Integracja z centralą wentylacyjną Defro

Przedstawiona integracja pozwala nam m. in. na:

• kontrolę i odczytu trybu pracy wentylatorów
• odczyt temperatury powietrza nawiewanego do budynku;
• odczyt temperatury powietrza wywiewanego z budynku.
• temperatury powietrza nawiewanego do pomieszczeń;
• temperatury powietrza wywiewanego z pomieszczeń



Do zrealizowania poniższych przykładów potrzebujemy:

• Gate Modbus (o nazwie Gate_Modbus)
• Rekuperator Defro

1. Integracja centrali

Konfiguracja obiektów wirtualnych Modbus RTU:

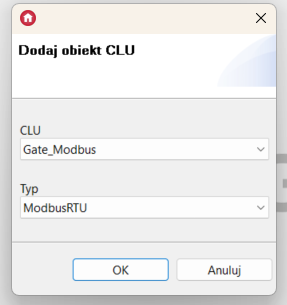

1.1. Na module Gate Modbus dodajemy obiekty wirtualne Modbus:

1.2. Dla domyślnych ustawień rekuperatora - uzupełniamy wartości cech wbudowanych obiektów wirtualnych:

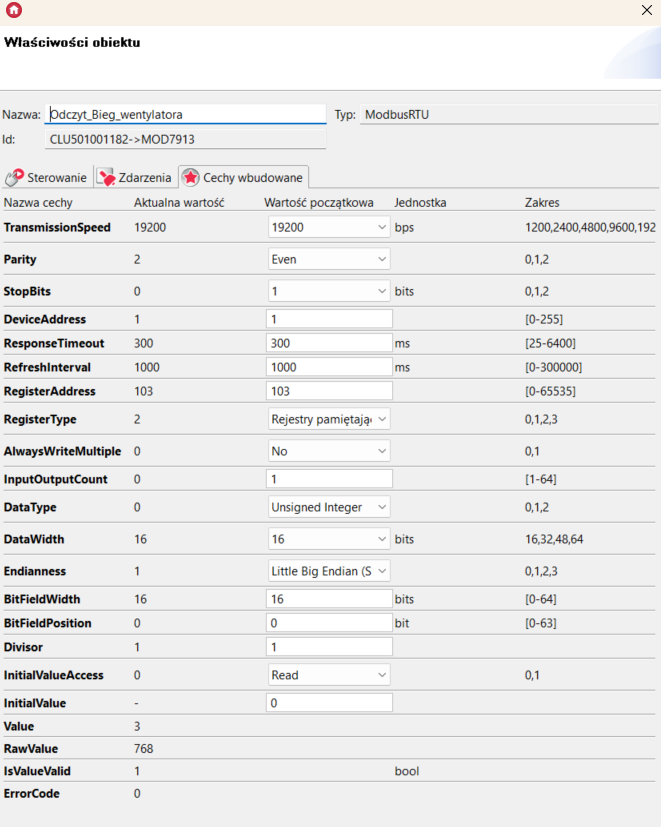

• Tryb pracy wiatraków - odczyt

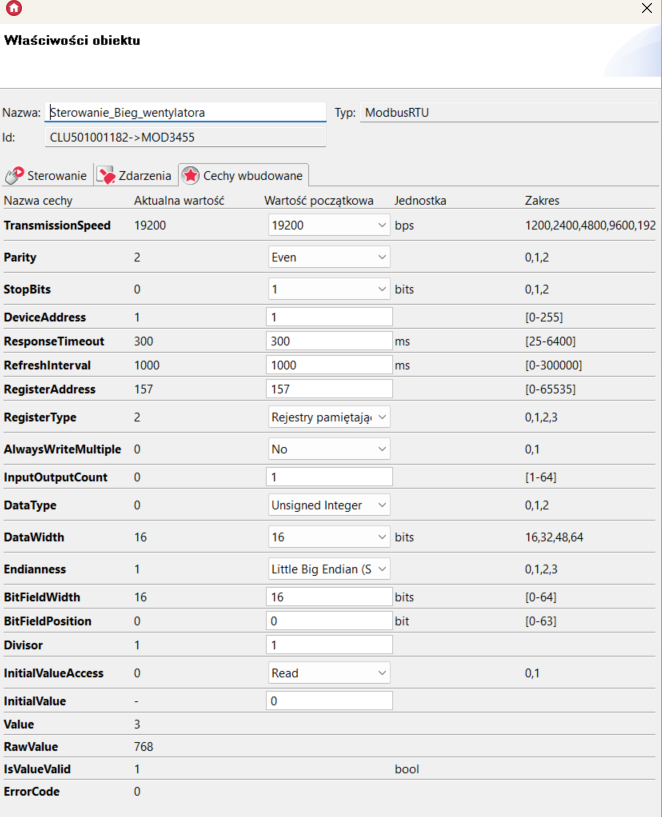

• Tryb pracy wiatraków - sterowanie

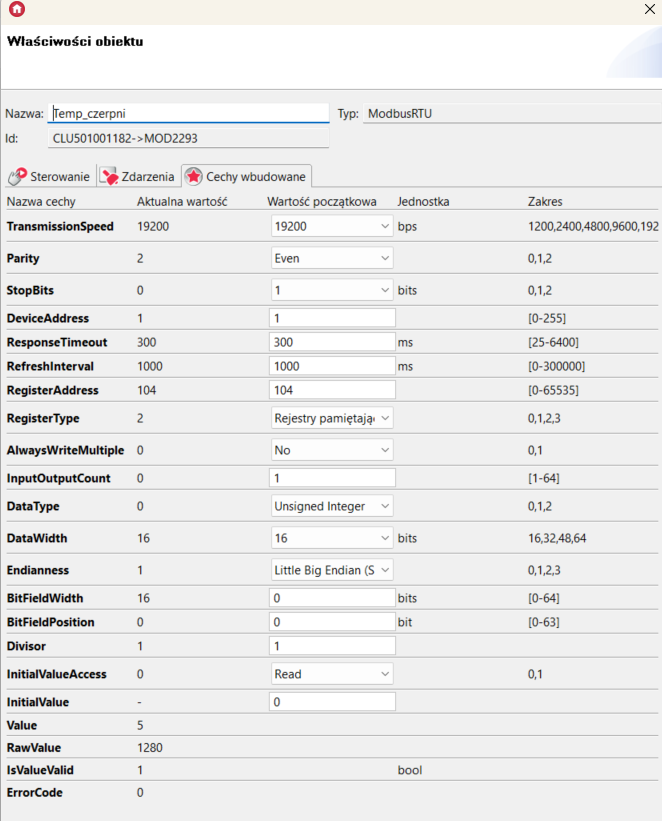

• Temperatura powietrza nawiewanego do budynku

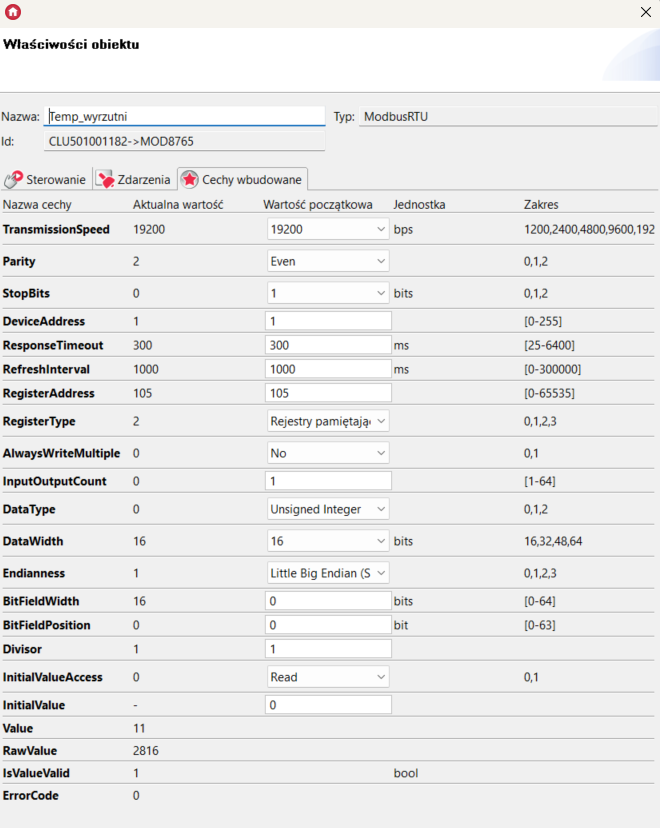

• Temperatura powietrza wywiewanego z budynku

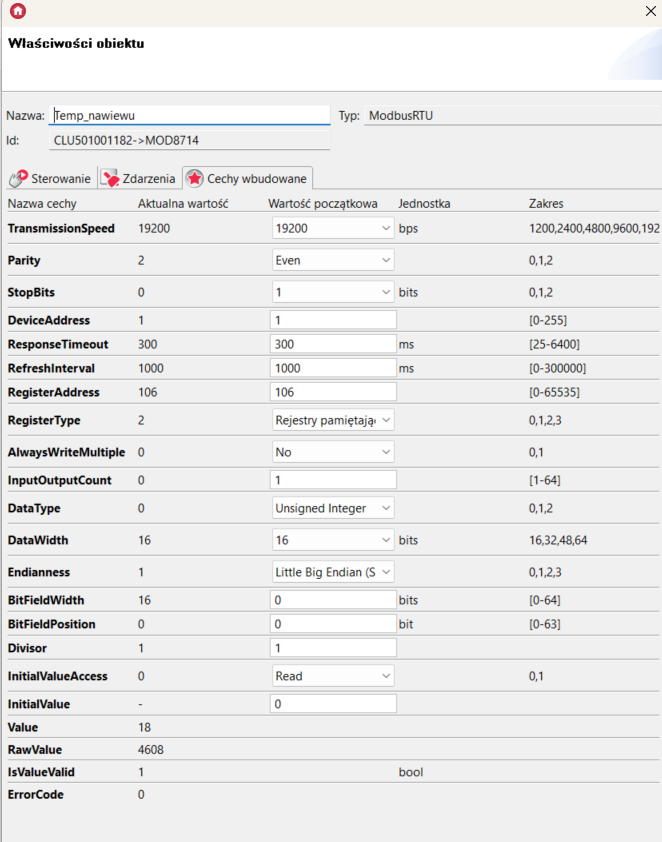

• Temperatura powietrza nawiewanego do pomieszczeń

• Temperatura powietrza wywiewanego z pomieszczeń

1.3. Tak utworzoną konfigurację przesyłamy do modułu Gate Modbus.

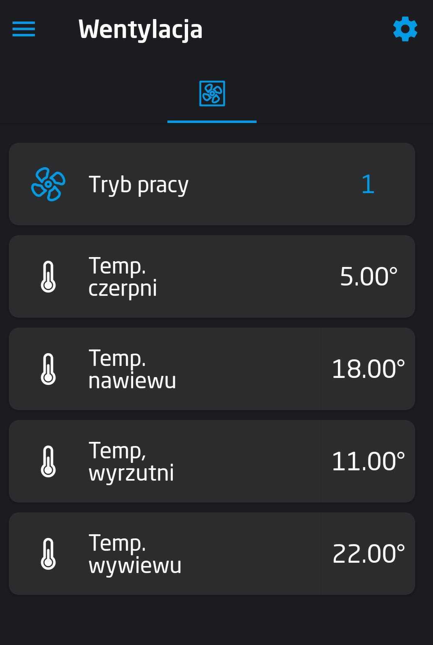

1.4 Powyższe dane można zwizualizować w aplikacji myGrenton
