Integracja z licznikiem energii ORNO OR-WE-514

Celem niniejszego artykułu jest zaprezentowanie integracji licznika energii elektrycznej z Systemem Grenton Smart Home poprzez protokół komunikacyjny Modbus RTU.

Licznik energii, który został użyty w tym przykładzie to ORNO OR-WE-514. Dokumentacja Modbus jest dostępna pod adresem.

Zgodnie z instrukcją - domyślne parametry transmisji wyglądają następująco:

• adres: 1;
• prędkość transmisji: 9600;
• bity stopu: 1;
• parzystość: None.

Integracja pozwala na odczyt takich wartości jak np.:

• wartość napięcia oraz natężenia prądu;
• wartość mocy czynnej oraz biernej;
• częstotliwość;
• wartość współczynnika mocy.

Do zrealizowania poniższego przykładu potrzebne są:

• CLU Z-Wave
• Gate Modbus
• Licznik ORNO OR-WE-514

Konfiguracja obiektów wirtualnych ModbusRTU

1. Na module Gate Modbus dodajemy obiekty wirtualne ModbusRTU:

2. Wartości cech wbudowanych obiektów wirtualnych uzupełniamy w następujący sposób:

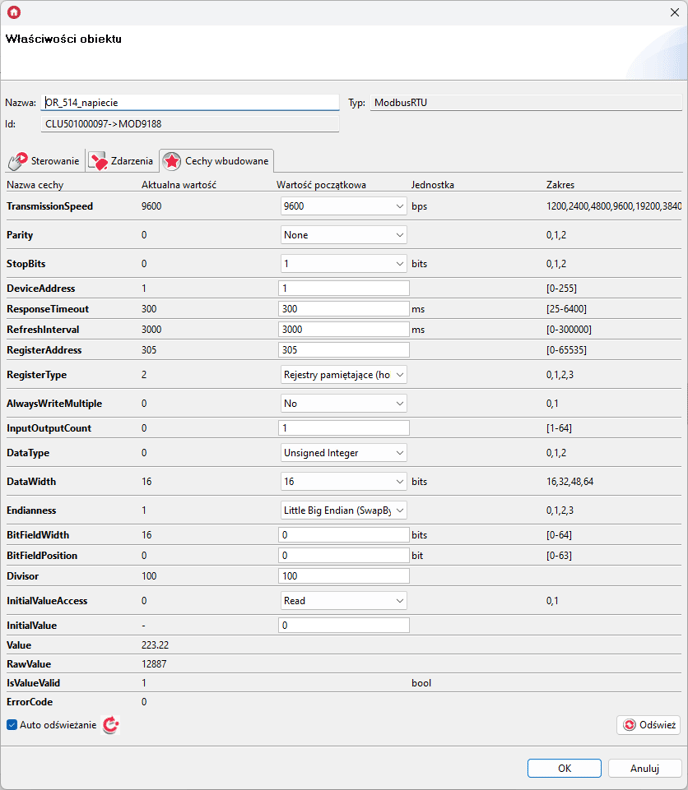

* Napięcie:


* Natężenie prądu:


* Moc czynna (Psum):


* Moc bierna (Qsum):


* Częstotliwość:

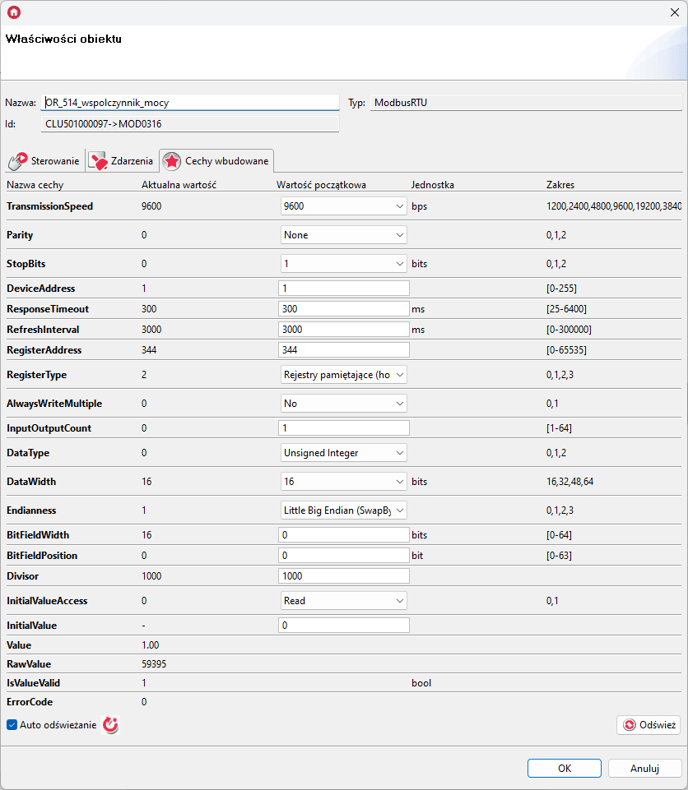

* Współczynnik mocy:

3. Tak utworzoną konfigurację przesyłamy do modułu Gate Modbus.

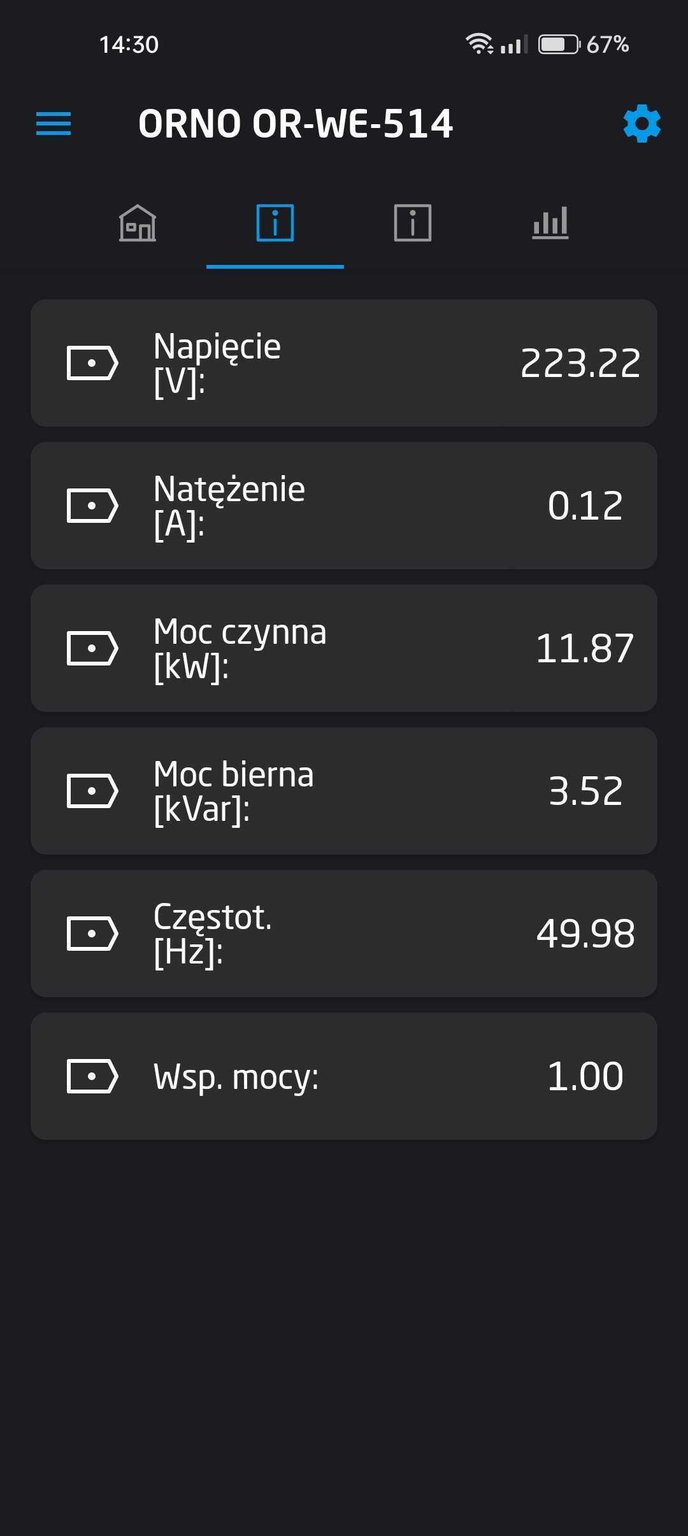

4. Odczytane wartości rejestrów prezentują się następująco w aplikacji myGrenton:
