Celem niniejszego artykułu jest zaprezentowanie przykładu integracji licznika energii z Systemem Grenton Smart Home z wykorzystaniem protokołu komunikacyjnego Modbus RTU.
Licznik energii, który został użyty w tym przykładzie to EASTRON SDM630-Modbus V2. Dokumentacja Modbus jest dostępna tutaj.
Integracja ta pozwala nam na pobieranie takich informacji jak np.:
- wartość mocy czynnej oraz biernej dla poszczególnych faz,
- wartość napięcia oraz natężenia prądu,
- częstotliwość.
Do zrealizowania poniższego przykładu potrzebujemy:
- Gate Modbus (z FW 1.4.1-2334 lub wyższym)
- Licznik EASTRON SDM630 Modbus V2
Konfiguracja obiektów wirtualnych Modbus

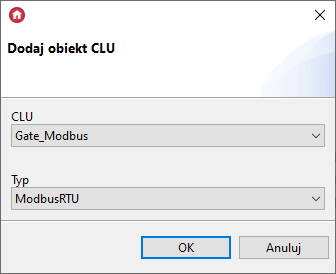

1. Na module Gate Modbus dodajemy obiekty wirtualne ModbusRTU:
2. Wartości cech wbudowanych obiektów wirtualnych uzupełniamy w następujący sposób (zgodnie z parametrami transmisji ustawionymi w liczniku):

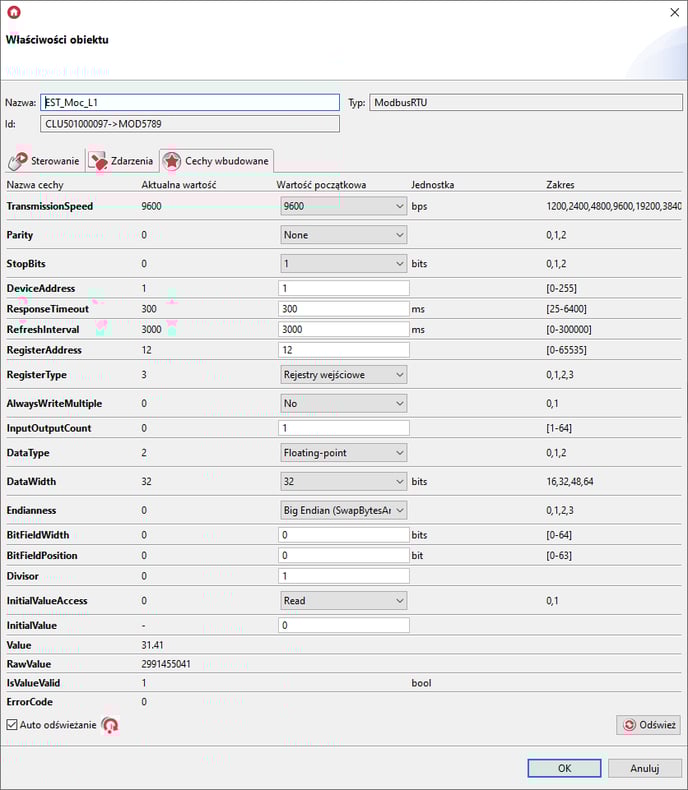

* Moc fazy L1:

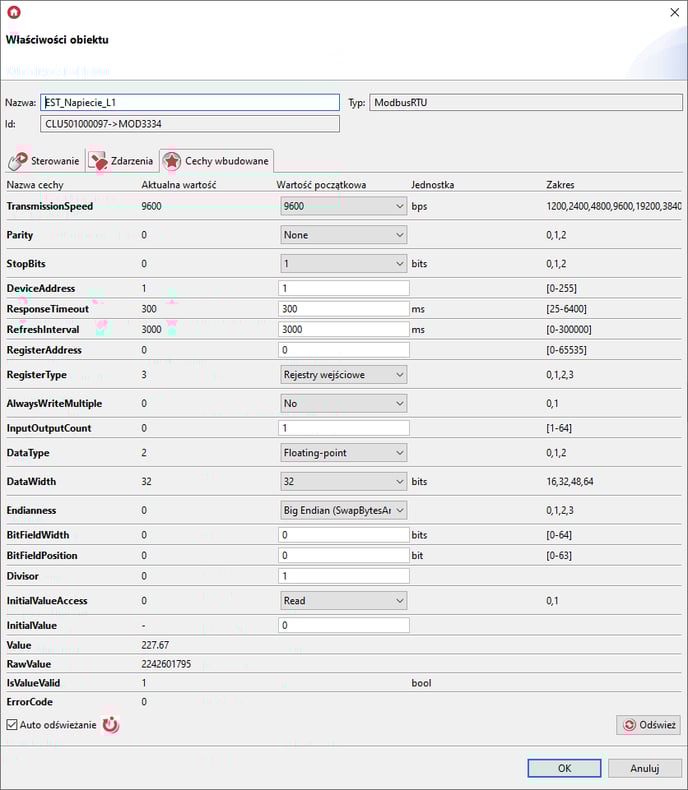

* Napięcie fazy L1:

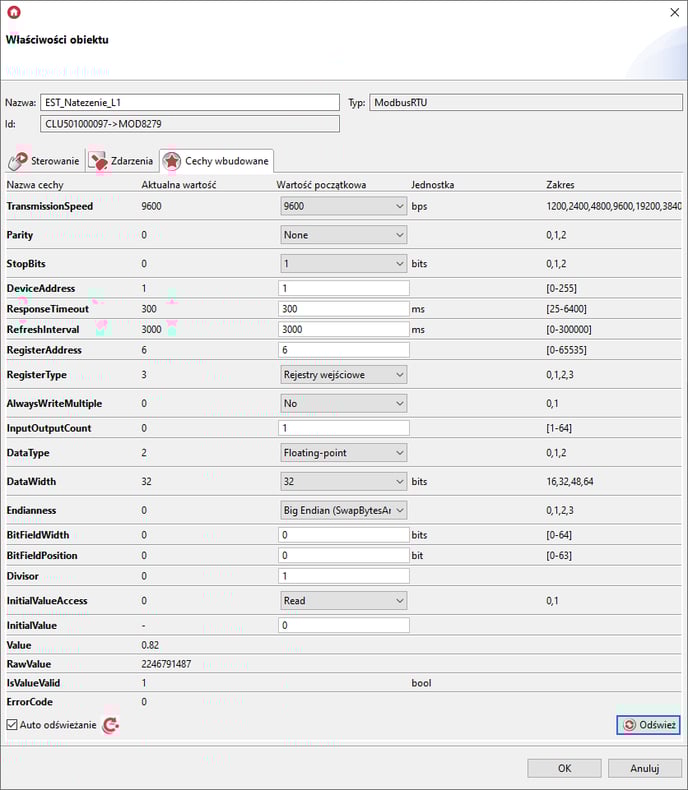

* Natężenie prądu fazy L1:
* Częstotliwość:

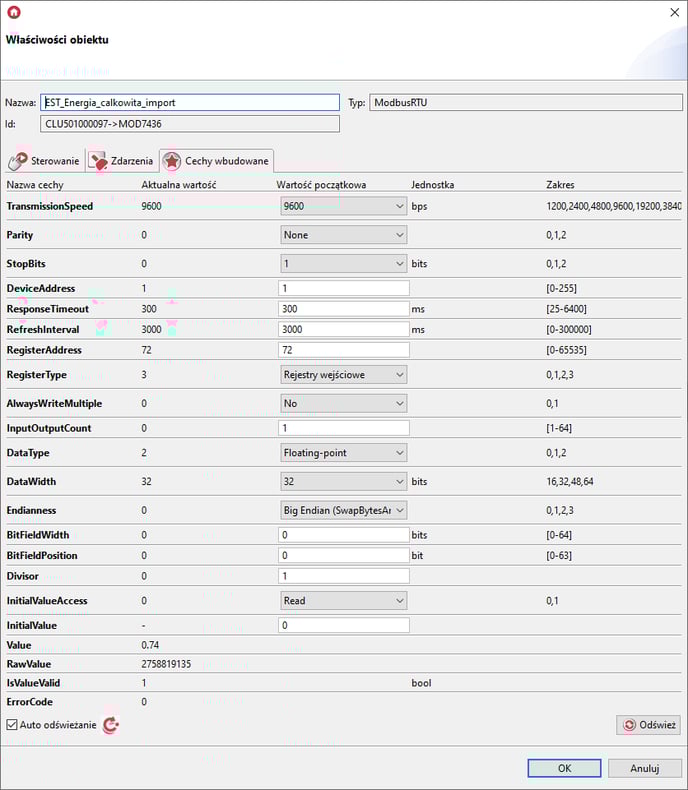

* Energia całkowita (importowana):
3. Tak utworzoną konfigurację przesyłamy do modułu Gate Modbus. Po przesłaniu cechy Value obiektów wirtualnych powinny przyjąć odpowiednie wartości.
4. Odczyt wartości rejestrów w aplikacji myGrenton:
