Celem niniejszego artykułu jest zaprezentowanie integracji licznika energii elektrycznej z Systemem Grenton Smart Home poprzez protokół komunikacyjny Modbus RTU.
Licznik energii, który został użyty w tym przykładzie to F&F LE-03MW CT. Dokumentacja jest dostępna pod adresem: link.
Zgodnie z instrukcją - domyślne ustawienia wyglądają następująco:
* adres: 1;
* prędkość komunikacji: 9600;
* bity stopu: 1;
* parzystość: EVEN.
Integracja pozwala na odczyt takich wartości jak np.:
- wartość energii czynnej oraz biernej (całkowitej, pobranej i oddanej);
- wartość napięcia oraz prądu dla poszczególnych faz;
- wartość mocy czynnej, biernej oraz pozornej;
- częstotliwość.
Do zrealizowania poniższego przykładu potrzebne są:
- CLU Z-Wave
- Gate Modbus
- Licznik F&F LE-03MW CT
Konfiguracja obiektów wirtualnych Modbus
Zgodnie z dokumentacją licznika wprowadzamy ustawienia, które pozwolą na komunikację Modbus

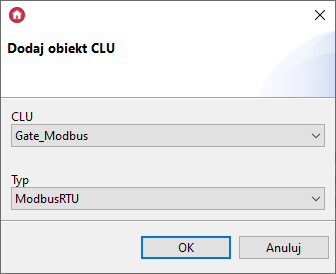

1. Na module Gate Modbus dodajemy obiekty wirtualne Modbus:
2. Wartości cech wbudowanych obiektów wirtualnych uzupełniamy w następujący sposób:
* Całkowita energia czynna

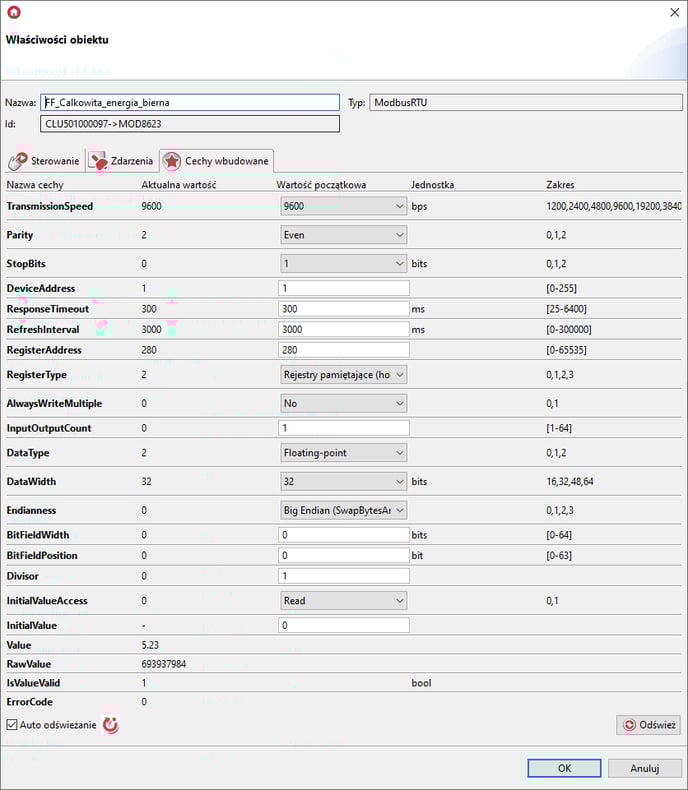

* Całkowita energia bierna

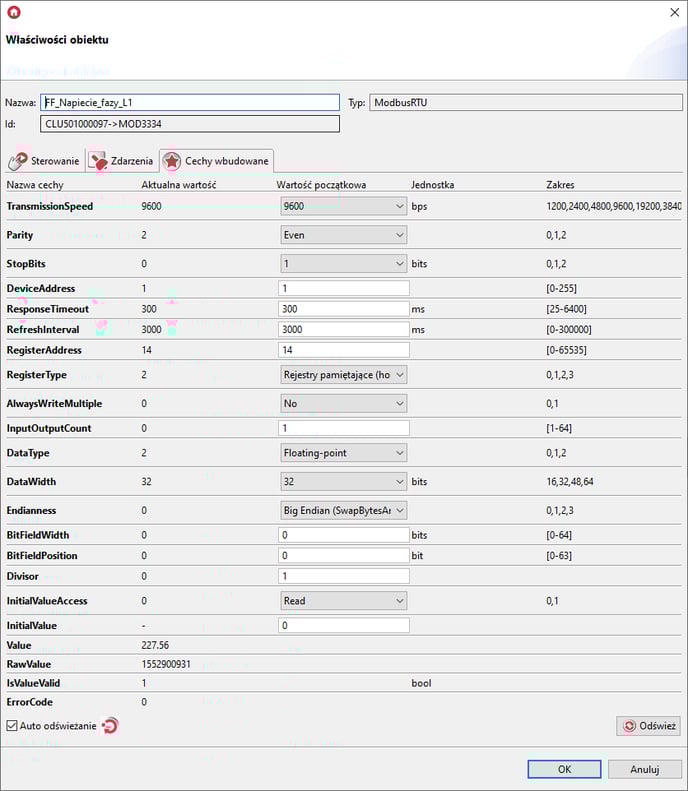

* Napięcie fazy L1
* Prąd fazy L1

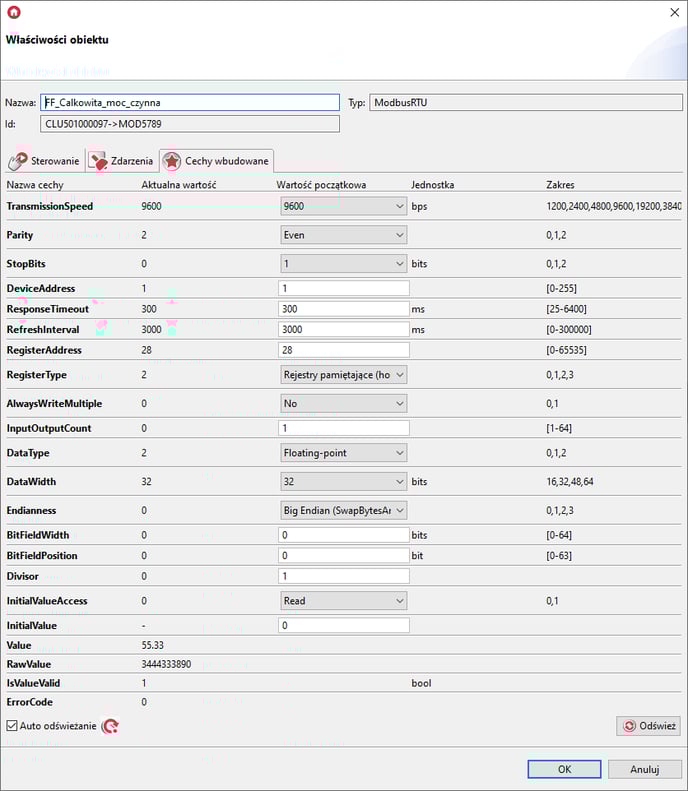

* Całkowita moc czynna
* Całkowita moc bierna
* Całkowita moc pozorna

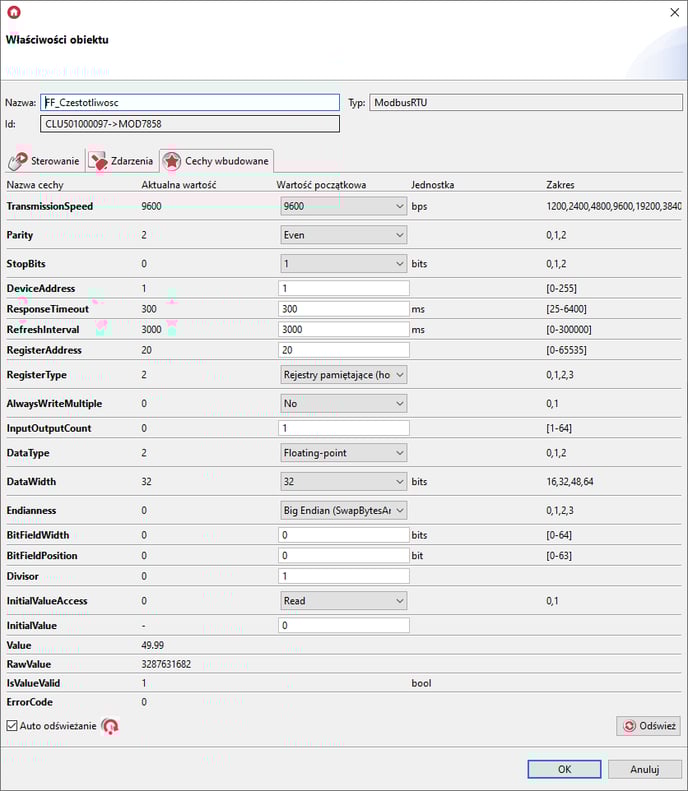

* Częstotliwość
3. Tak utworzoną konfigurację przesyłamy do modułu Gate Modbus. Po przesłaniu cechy Value obiektów wirtualnych powinny przyjąć odpowiednie wartości.
