Integracja z rekuperatorem Klimor

Celem niniejszego artykułu jest przedstawienie sposobu integracji rekuperatora Klimor z systemem Grenton Smart Home za pośrednictwem protokołu komunikacyjnego Modbus RTU.

Rekuperator, który został użyty w tym przykładzie to Klimor KCO+. Dokumentacja jest dostępna w załączniku.

Integracja ta pozwala nam m. in. na odczyt:

• trybu pracy oraz jego zmianę;
• temperatury zadanej oraz jej zmianę (dla różnych trybów);
• wydajności wentylatora nawiewu oraz jej zmianę (dla różnych trybów);
• wydajności wentylatora wywiewu oraz jej zmianę (dla różnych trybów).

Do zrealizowania poniższego przykładu potrzebujemy:

• Gate Modbus (o nazwie Gate_Modbus)
• Rekuperator Klimor

Konfiguracja obiektów wirtualnych Modbus RTU

1. Na module Gate Modbus dodajemy obiekty wirtualne ModbusRTU:

2. Dla domyślnych ustawień rekuperatora - uzupełniamy wartości cech wbudowanych obiektów wirtualnych:

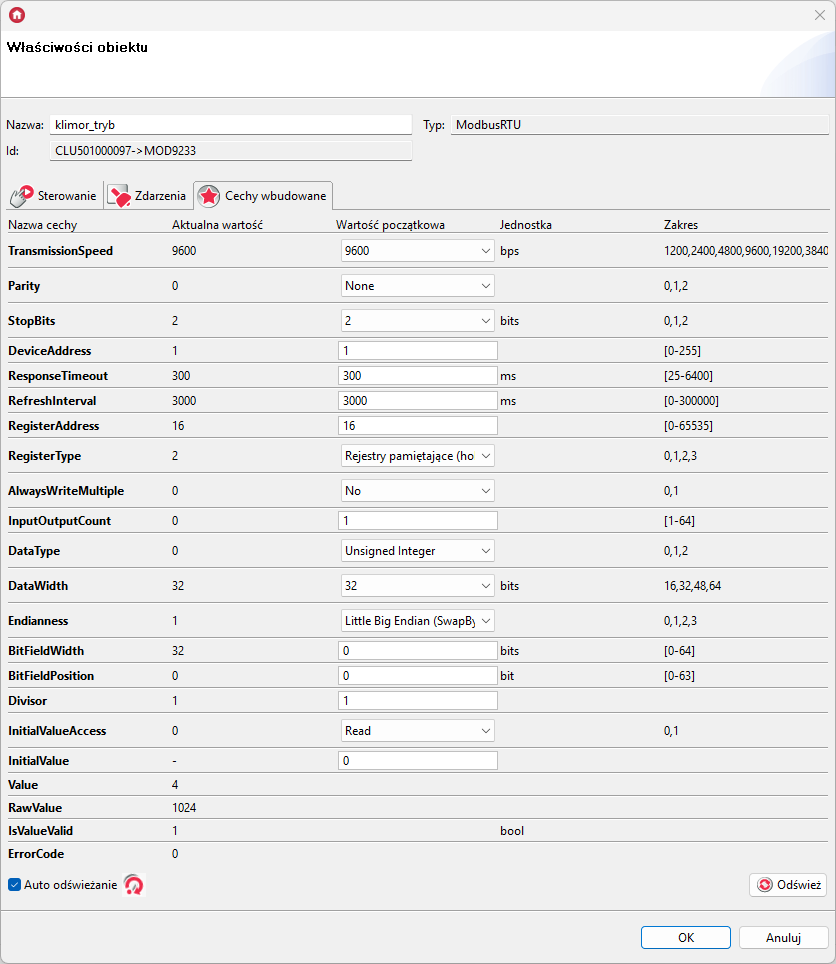

* Tryb:

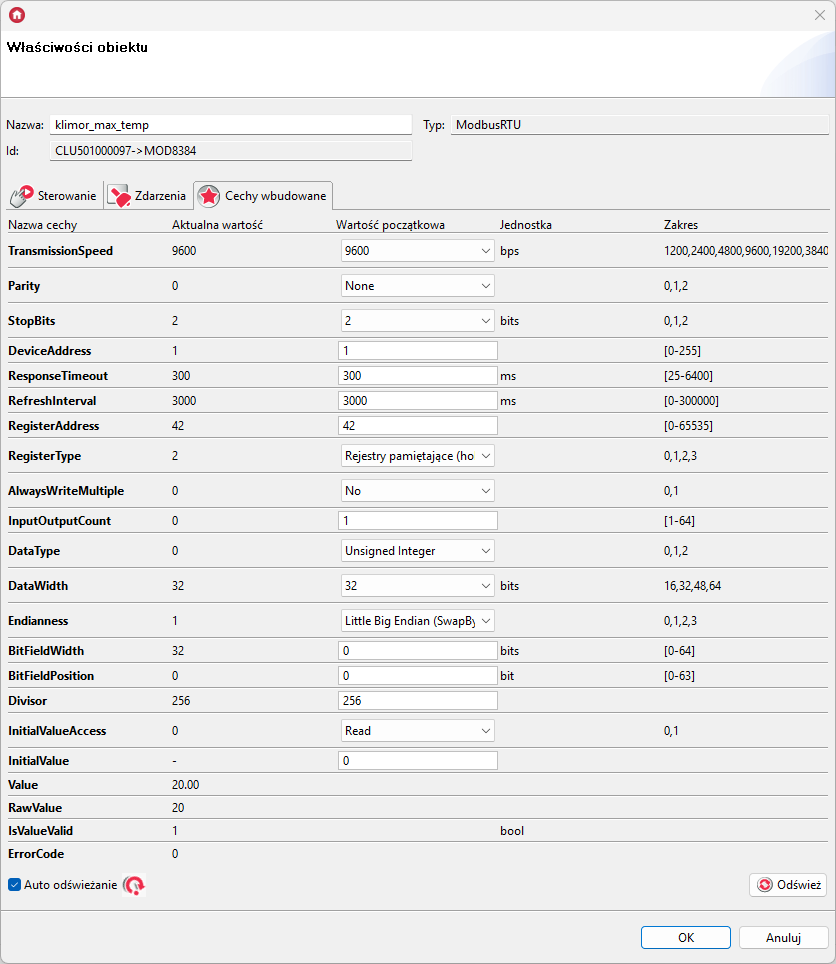

* Temperatura zadana w trybie MAX:

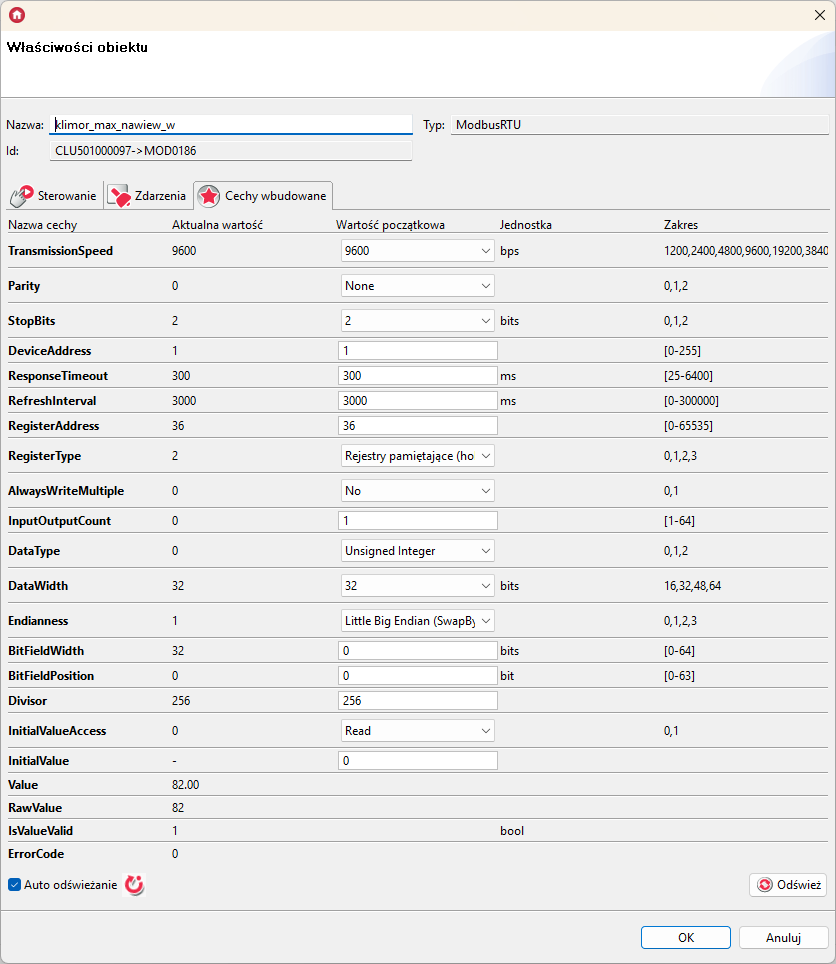

* Wydajność wentylatora nawiewu w trybie MAX:

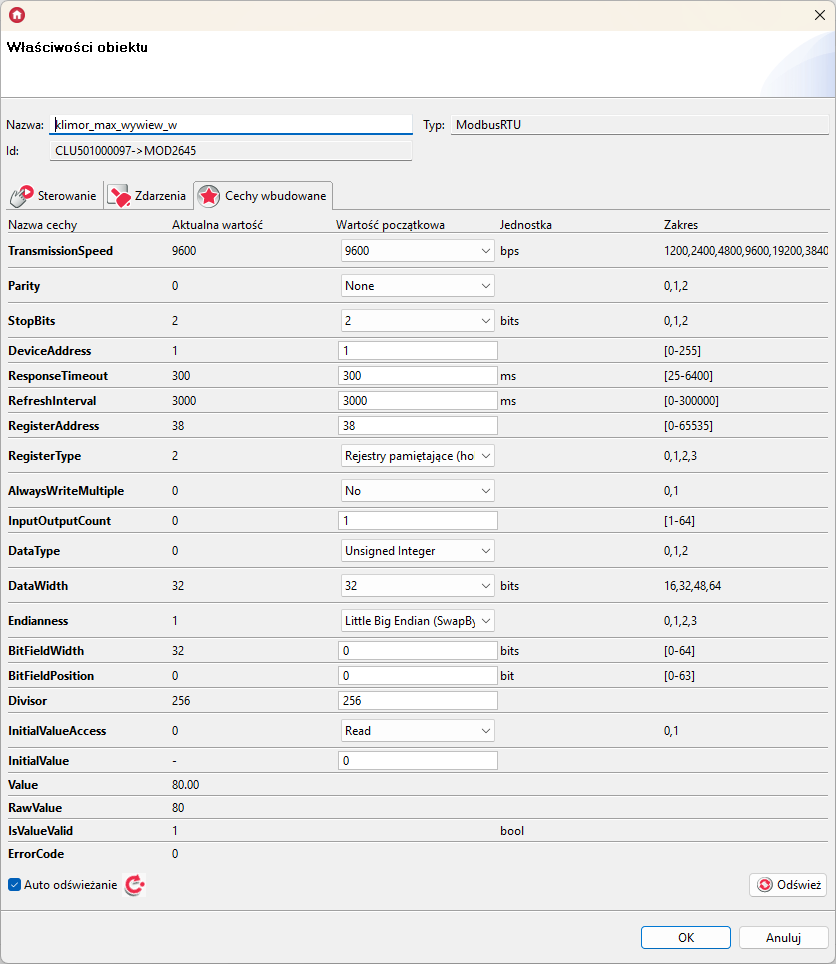

* Wydajność wentylatora wywiewu w trybie MAX:

3. Tak utworzoną konfigurację przesyłamy do modułu Gate Modbus.

Przykładowy interfejs myGrenton:
