Integracja z rekuperatorem PRO-VENT

Celem niniejszego artykułu jest przedstawienie sposobu integracji rekuperatora PRO-VENT z systemem Grenton Smart Home za pośrednictwem protokołu komunikacyjnego Modbus RTU.

Dokumentacja Modbus jest dostępna w załączniku.

Integracja ta pozwala nam m. in. na odczyt:

• trybu pracy wentylacji;
• biegu wentylacji;
• trybu pracy nagrzewnicy;
• temperatury zadanej nagrzewnicy;
• temperatury powietrza zewnętrznego;
• temperatury powietrza wywiewanego;
• wydajności wentylacji (nawiew / wywiew);

oraz na sterowanie takimi parametrami jak:

• tryb pracy wentylacji;
• bieg wentylacji;
• tryb pracy nagrzewnicy;
• temperatura zadana nagrzewnicy.

Do zrealizowania poniższego przykładu potrzebujemy:

• Gate Modbus (o nazwie Gate_Modbus)
• Rekuperator PRO-VENT

Konfiguracja obiektów wirtualnych Modbus RTU

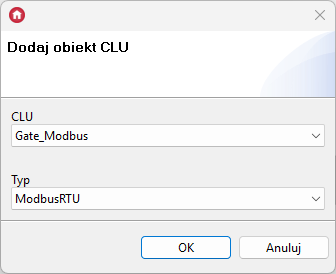

1. Utwórz obiekt wirtualny ModbusRTU:




2. Upewnij się, że w integrowanym rekuperatorze ustawiono następujące parametry transmisji: 19200bd, 8 bitów danych, 1 bit stopu, parzystość (Even).

   Dla wspomnianych ustawień uzupełnij wartości cech wbudowanych obiektów wirtualnych w następujący sposób:

   * Tryb wentylacji (0 - manual, 1 - auto):


   * Bieg wentylacji:

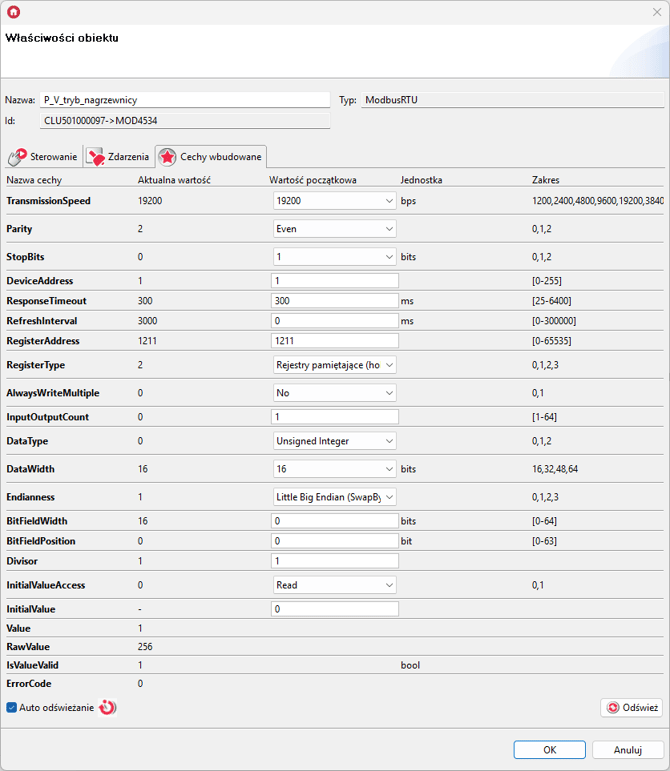

   * Tryb pracy nagrzewnicy (0 - off,1 - manual, 2 - auto):


   * Temperatura zadana nagrzewnicy:

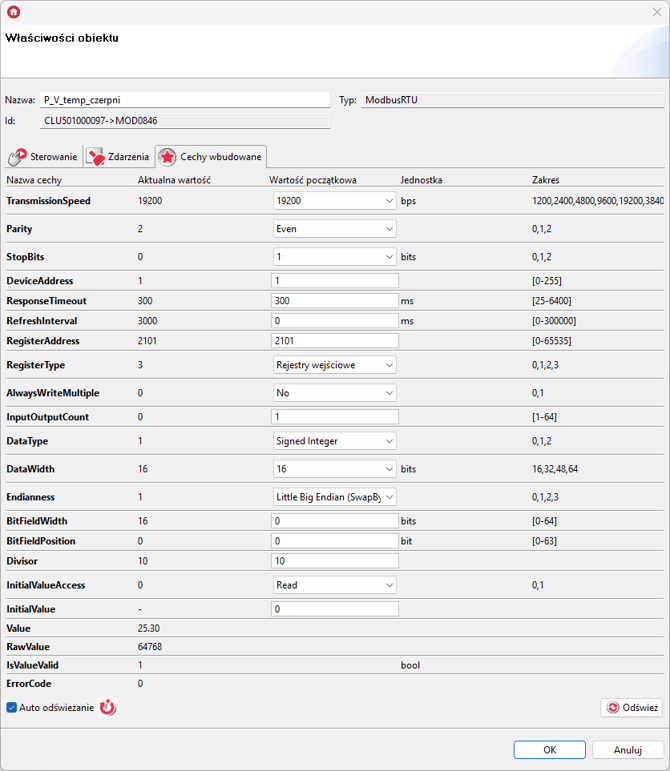

   * Temperatura czerpni:

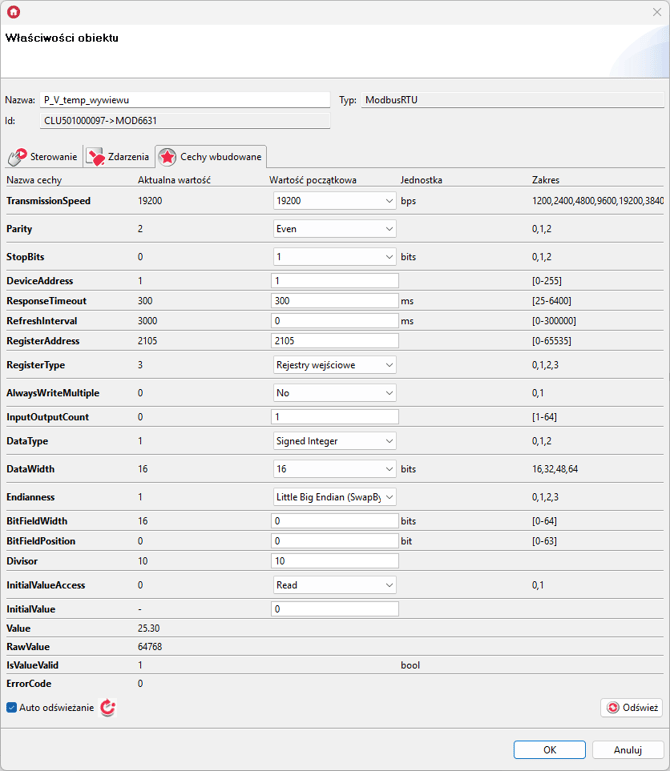

   * Temperatura wywiewu:


   * Wydajność wentylacji nawiew:

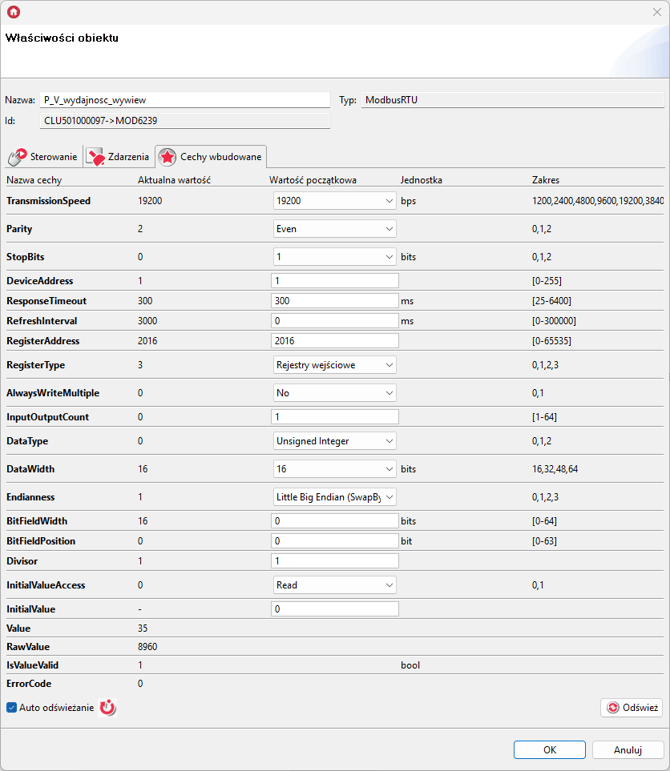

   * Wydajność wentylacji wywiew:

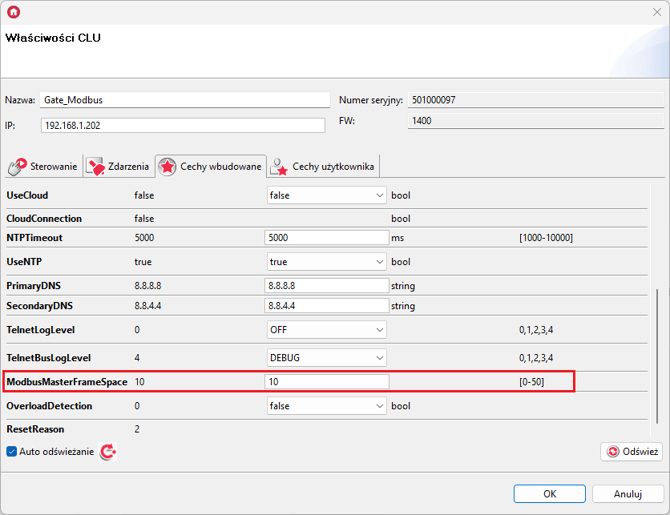

3. Zmień na 10 wartość cechy ModbusMasterFrameSpace w module Gate Modbus:




4. Tak utworzoną konfigurację prześlij do modułu Gate Modbus.

Przykładowy interfejs myGrenton:
