Podmiana urządzeń w systemie wiąże się z koniecznością przypisania konfiguracji ze starych modułów do nowych. Można je wykonać w sposób automatyczny lub manualny. Poniższy tutorial prezentuje drugi ze sposobów.

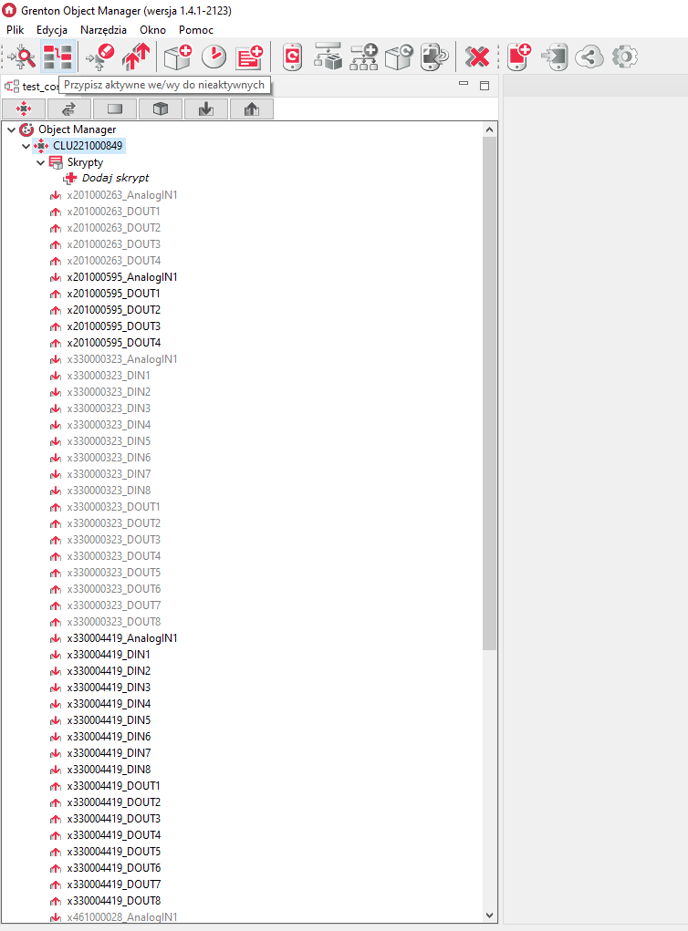

Otwarcie okna przypisywania nieaktywnych wejść/wyjść do aktywnych możliwe jest po wyborze odpowiedniego przycisku z górnego menu:

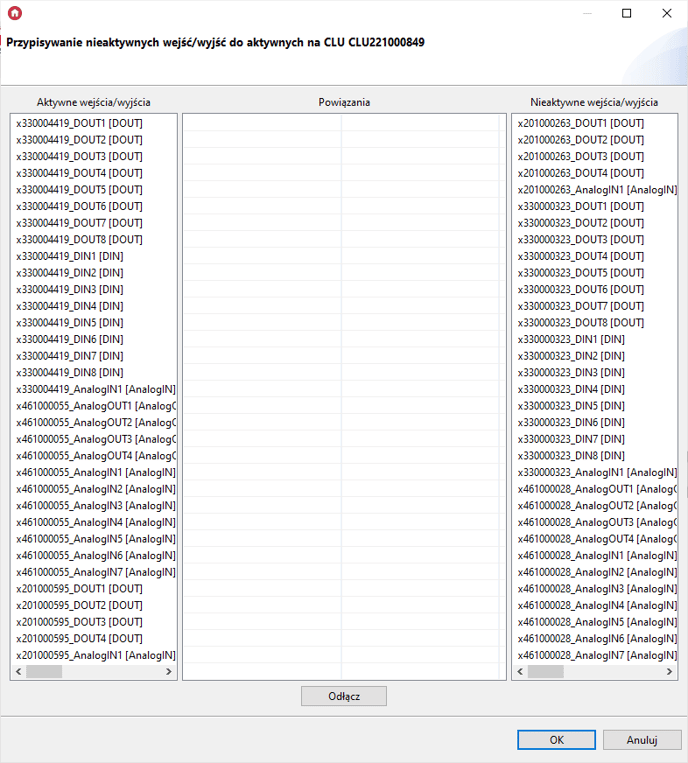

Otwarte zostanie następujące okno:

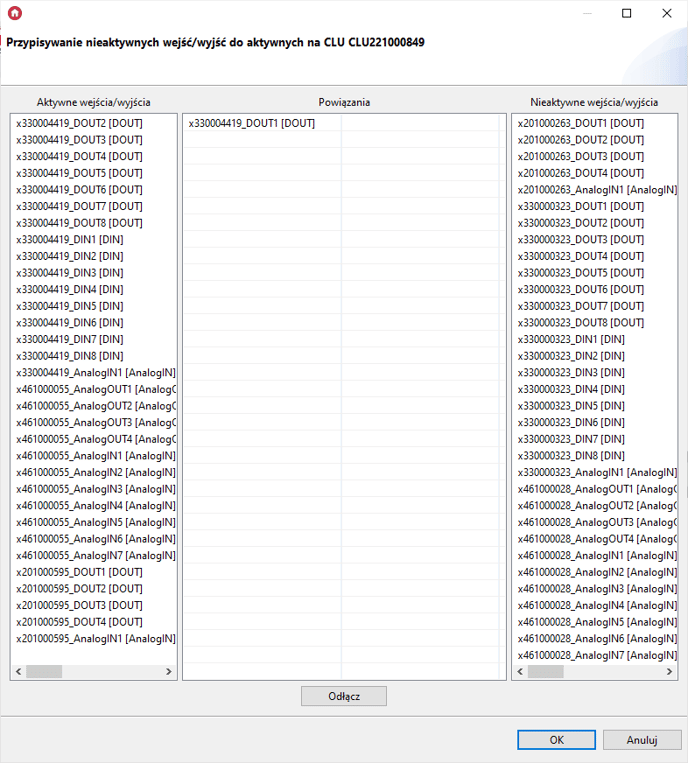

W celu przypisania konfiguracji należy z listy aktywnych wejść/wyjść przeciągnąć wybrany obiekt w pole Powiązania:

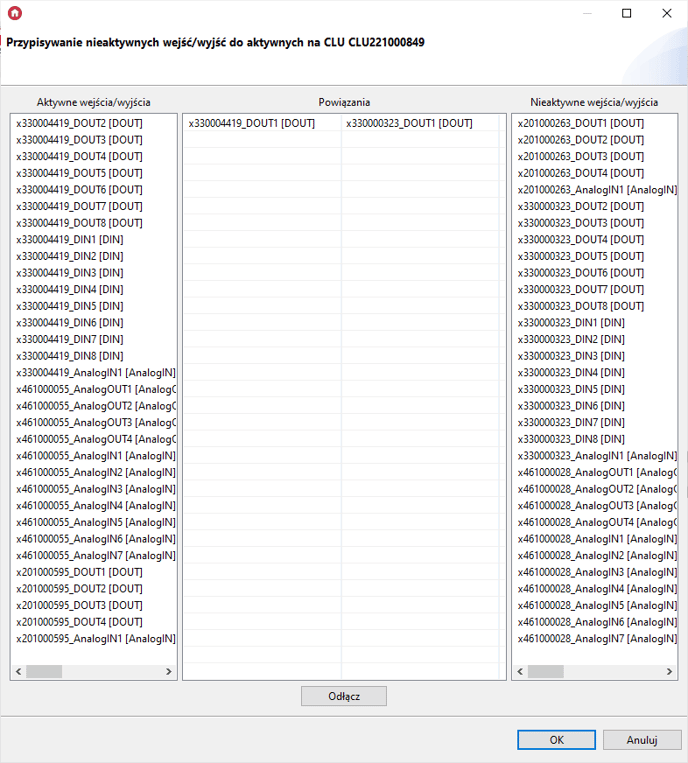

Następnie z listy nieaktywnych wejść/wyjść w pole Powiązania należy przeciągnąć odpowiedni obiekt:

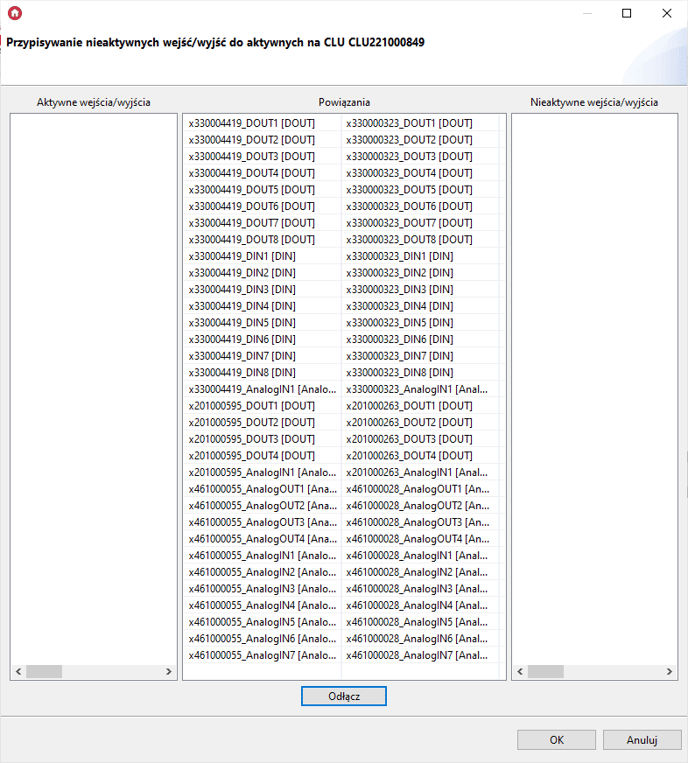

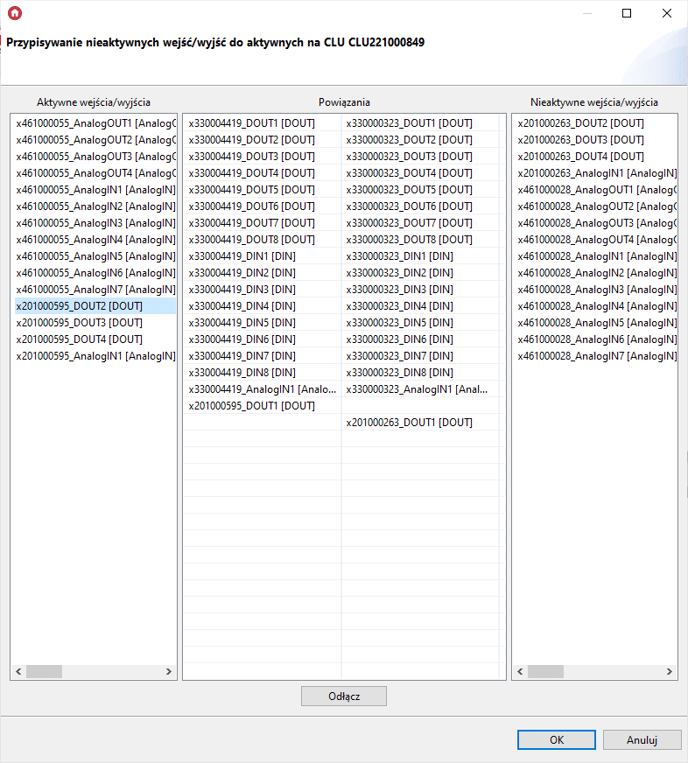

Wymienione wyżej kroki należy powtórzyć dla wybranych obiektów:
W celu zastosowania zmian po przeciągnięciu obiektów w pole Powiązania należy kliknąć OK i przesłać konfigurację do CLU.

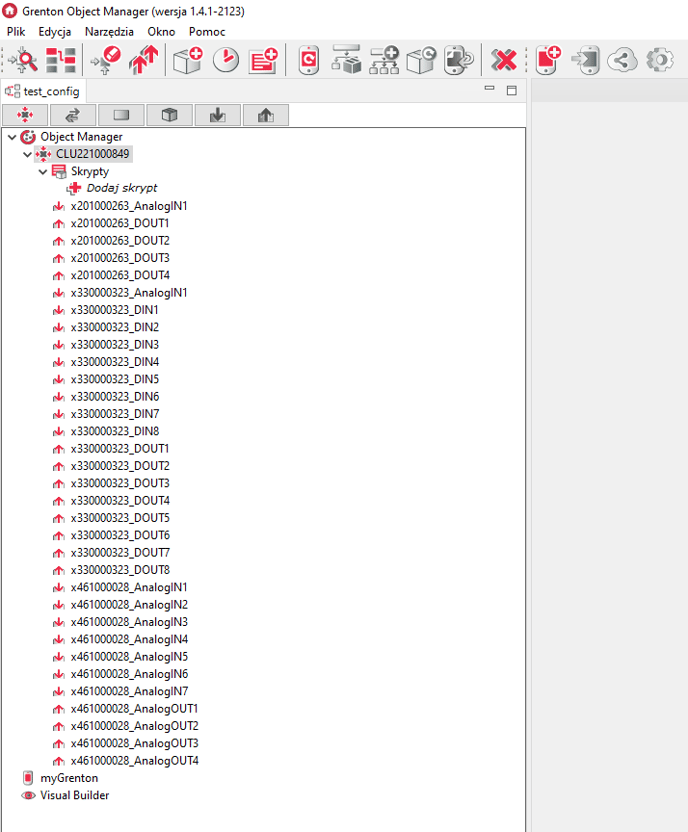

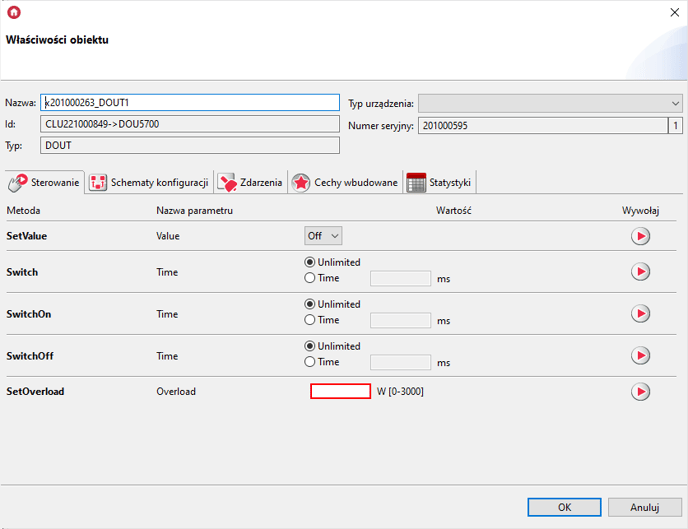

Po przypisaniu konfiguracji obiekty nowych modułów przyjmą nazwy pierwotnych obiektów:

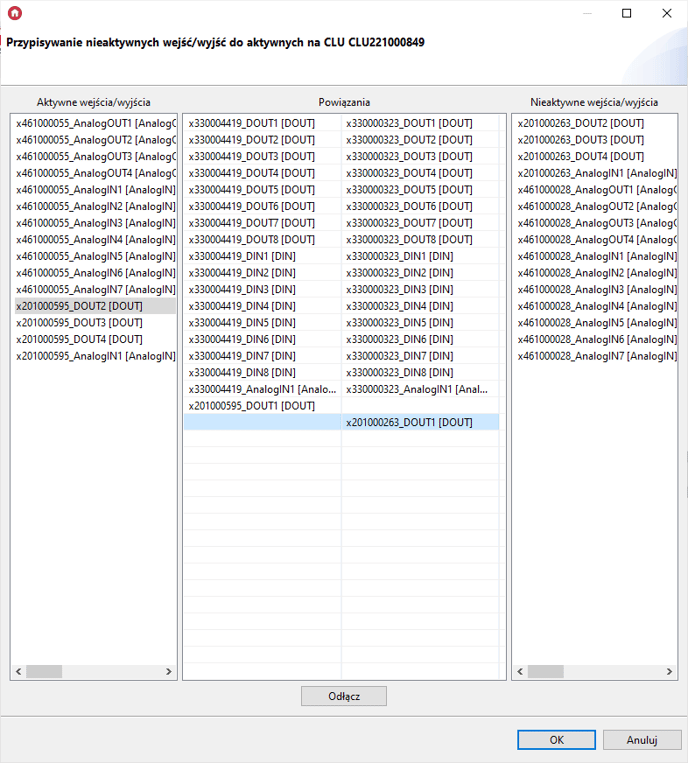

Uwaga! Jeżeli podczas przeciągania obiektów w pole Powiązania nieaktywny obiekt nie zostanie przypisany do aktywnego obiektu jak poniżej:
Należy zaznaczyć wspomniany obiekt i wybrać opcję Odłącz:

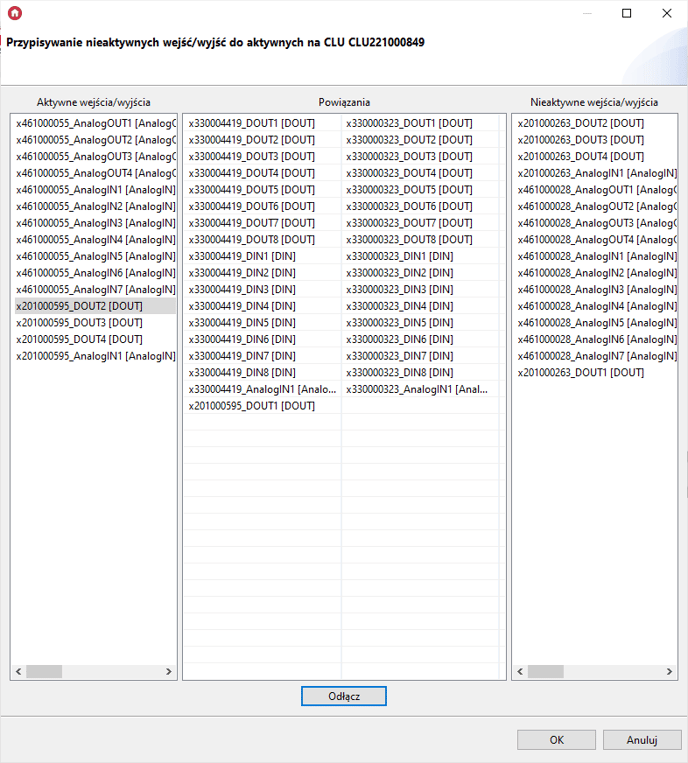

W takiej sytuacji nieaktywny obiekt trafi na koniec listy nieaktywnych wejść/wyjść:

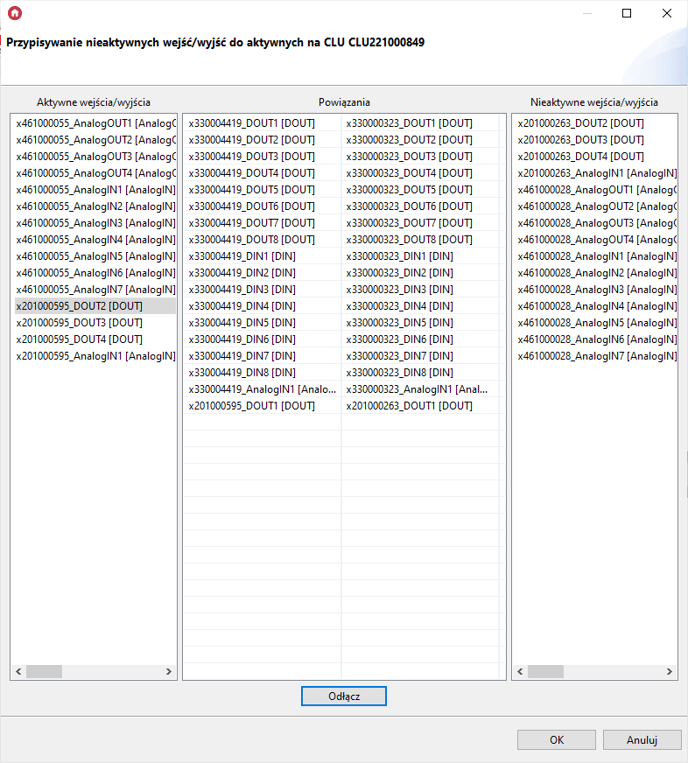

Następnie nieaktywny obiekt może zostać ponownie przeciągnięty w pole Powiązania:
Automatyczny sposób przepisywania konfiguracji został przedstawiony tutaj.
