Integracja z klimatyzatorami przy wykorzystaniu bramki Intesis

Celem niniejszego artykułu jest przedstawienie sposobu integracji klimatyzatorów z systemem Grenton Smart Home za pośrednictwem bramki Intesis oraz protokołu komunikacyjnego Modbus RTU.

Klimatyzator, który został wykorzystany w poniższym przykładzie to Fujitsu Air Conditioner ARYG09LLTA.

Dokumentacja bramki Intesis FJ-RC-MBS-1 (INMBSFGL001R000) jest dostępna tutaj.

Integracja ta pozwala nam m. in. na odczyt:

• stanu urządzenia oraz jego załączenie/wyłączenie;
• trybu pracy oraz jego zmianę;
• prędkości wentylatora oraz jej zmianę,
• temperatury zadanej oraz jej zmianę.

Do zrealizowania poniższego przykładu potrzebujemy:

• Gate Modbus (o nazwie Gate_Modbus)
• klimatyzator, np.: Fujitsu Air Conditioner ARYG09LLTA.

Uwaga! W dokumentacji bramki Intesis znajduje się informacja o tym, że naścienne panele sterownicze podłączone do Intesis'a mogą pełnić funkcję Mastera. Takie połączenie może blokować komunikację z modułem Gate Modbus.

Konfiguracja obiektów wirtualnych Modbus RTU

1. Na module Gate Modbus dodajemy obiekty wirtualne Modbus_RTU:

2. Wartości cech wbudowanych obiektów wirtualnych uzupełniamy w następujący sposób:

* Stan urządzenia:



Uwaga! Adres urządzenia oraz prędkość transmisji ustawiamy za pomocą DIP-Switch'a S3. Szczegółowy opis znajdziemy w dokumentacji. Domyślnie ustawiony jest brak bitu parzystości oraz 2 bity stopu.

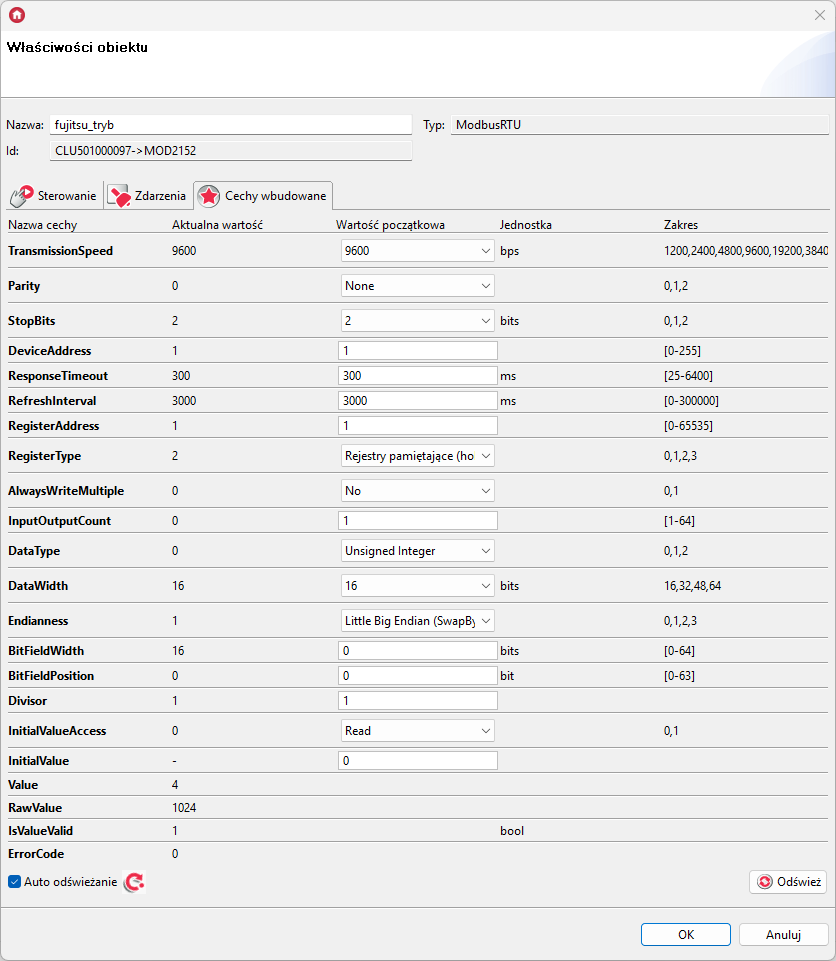

* Tryb pracy:

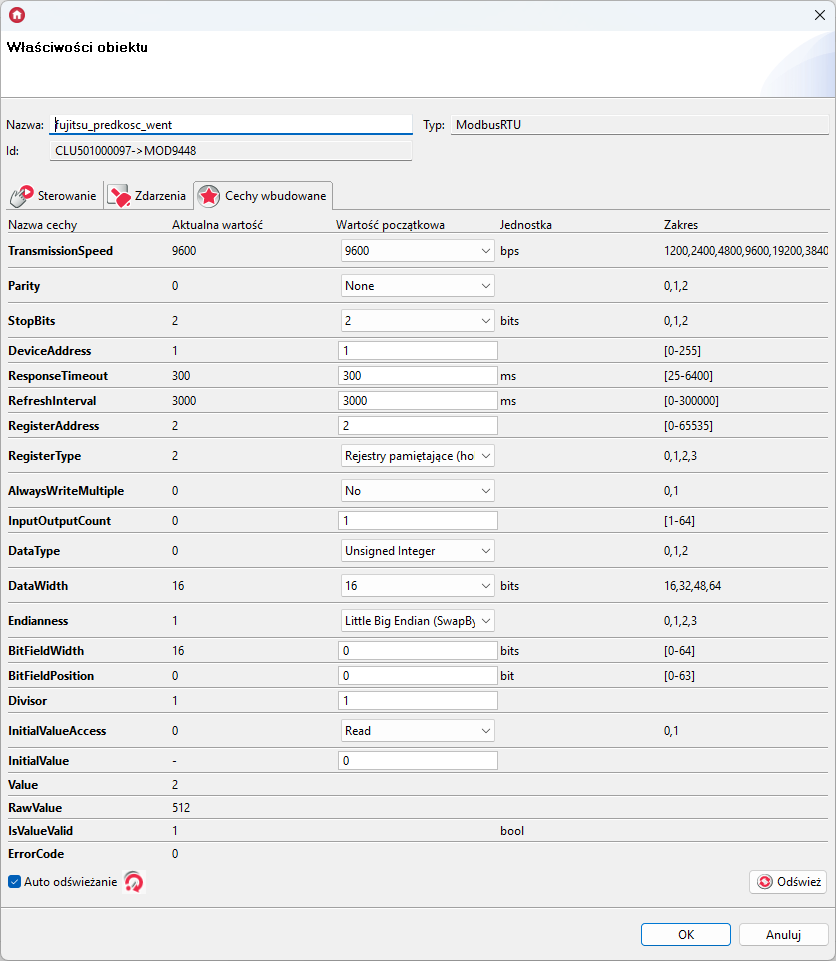

* Prędkość wentylatora:

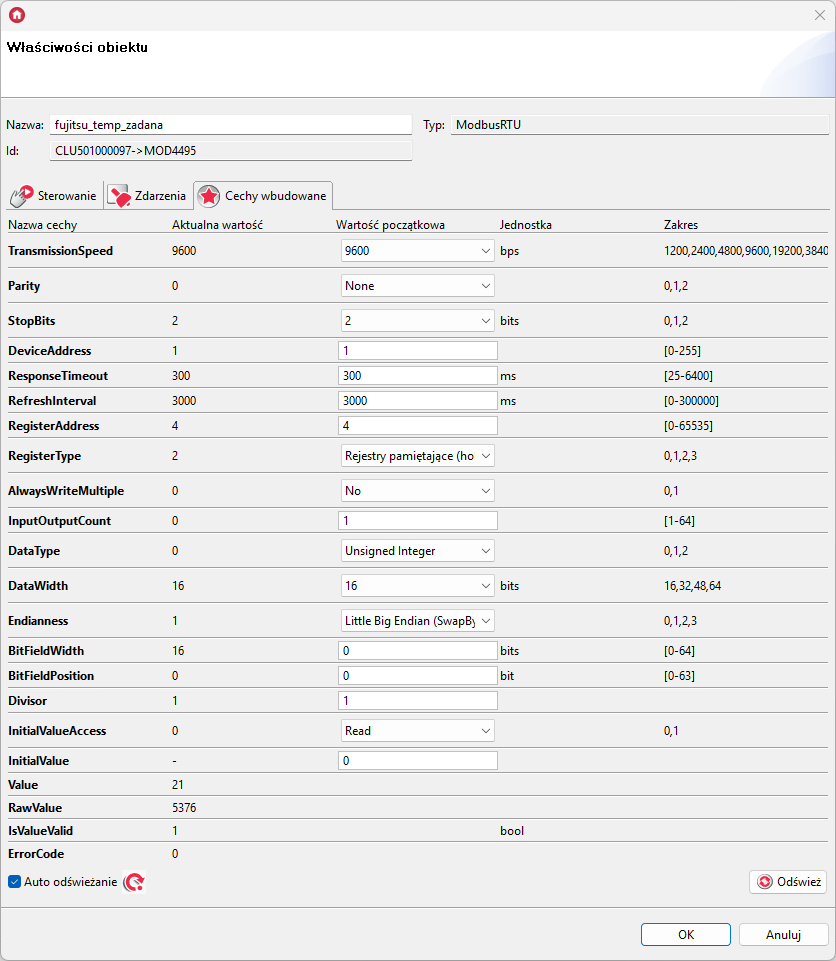

* Temperatura zadana:




3. Tak utworzoną konfigurację przesyłamy do modułu Gate Modbus.
