Integracja z licznikiem energii elektrycznej Schneider

Celem niniejszego artykułu jest zaprezentowanie przykładu integracji licznika energii Schneider z systemem Grenton Smart Home z wykorzystaniem protokołu komunikacyjnego Modbus RTU.

Licznik energii, który został użyty w tym przykładzie to Schneider IEM3155. Dokumentacja Modbus jest dostępna pod adresem.

Integracja pozwala na odczyt takich wartości jak np.:

• napięcie oraz natężenie prądu poszczególnych faz;
• energia czynna importowana oraz eksportowana;
• moc czynna oraz bierna;
• częstotliwość;
• współczynnik mocy.

Do zrealizowania poniższego przykładu potrzebujemy:

• Gate Modbus (o nazwie Gate_Modbus)
• Licznik Schneider

Konfiguracja obiektów wirtualnych Modbus RTU

1. Utwórz obiekt wirtualny ModbusRTU:




2. Upewnij się, że w integrowanym liczniku ustawiono następujące parametry transmisji: 19200bd, 8 bitów danych, 1 bit stopu, brak parzystości (None).

   Dla wspomnianych ustawień uzupełnij wartości cech wbudowanych obiektów wirtualnych w następujący sposób:

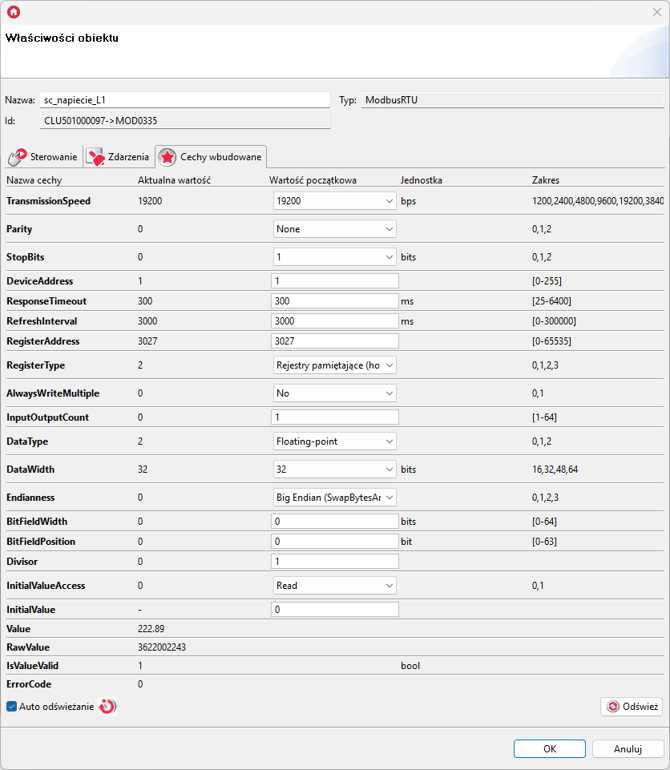

   * Napięcie fazy L1:


   * Napięcie fazy L2:


   * Napięcie fazy L3:

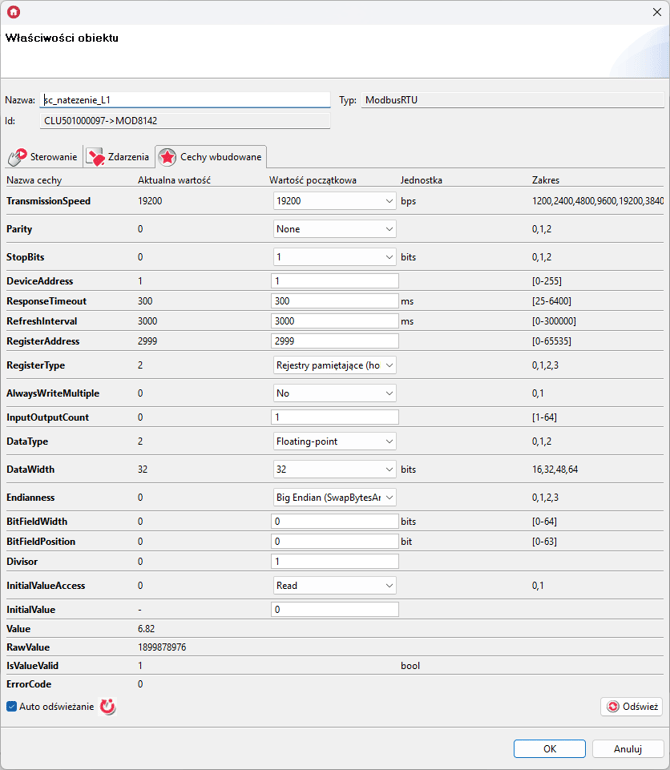

   * Natężenie prądu fazy L1:


   * Natężenie prądu fazy L2:

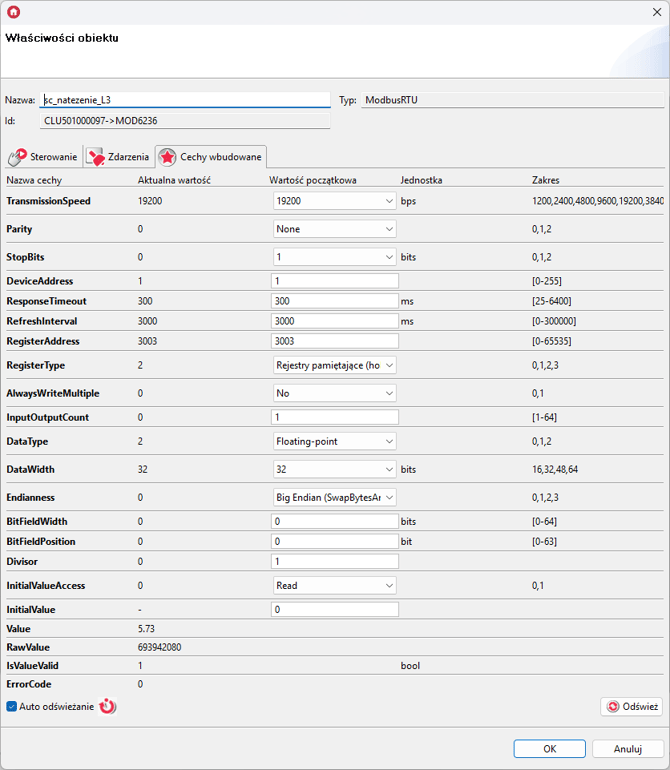

   * Natężenie prądu fazy L3:


   * Całkowita energia czynna import:

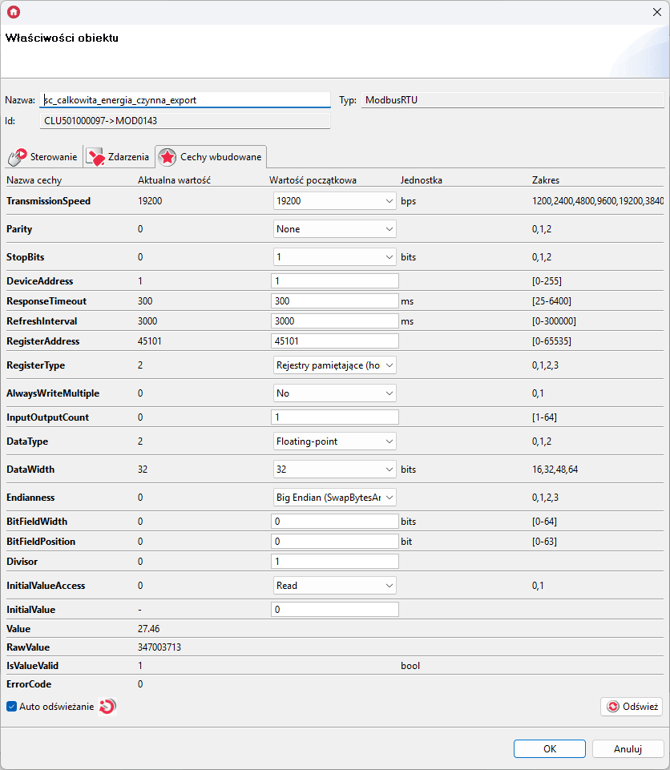

   * Całkowita energia czynna export:

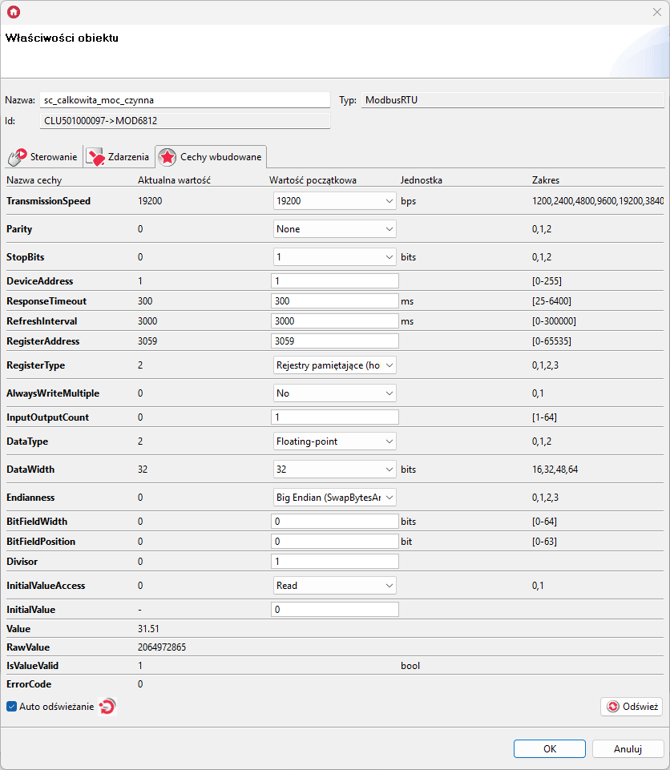

   * Całkowita moc czynna:


   * Całkowita moc bierna:

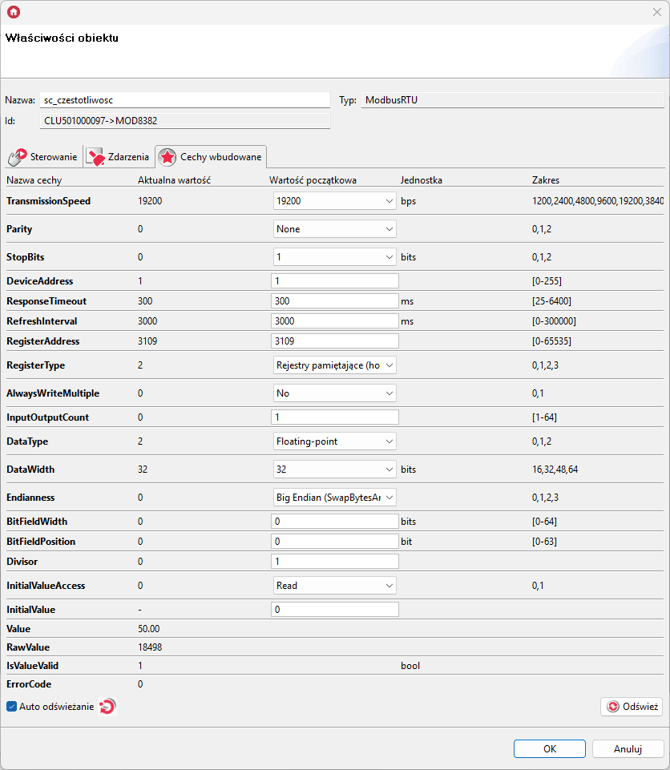

   * Częstotliwość:

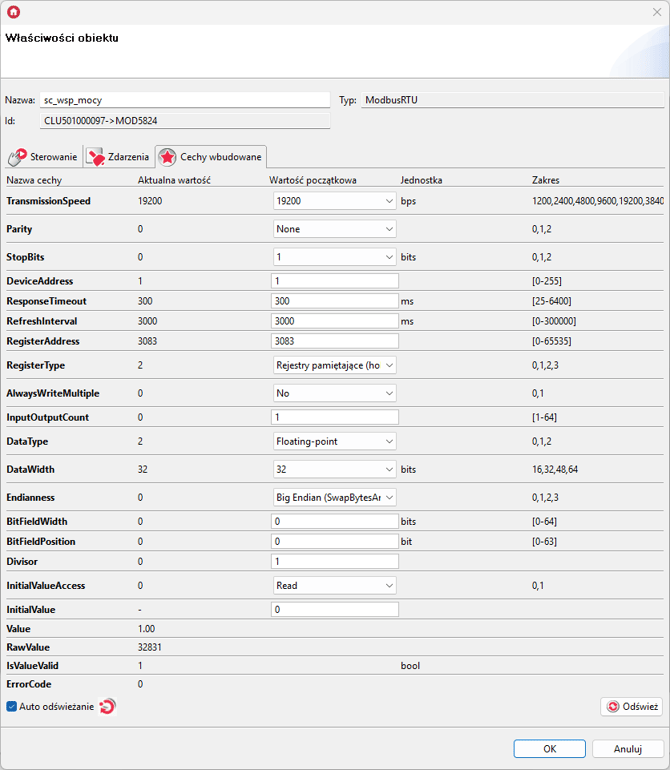

   * Współczynnik mocy:




3. Tak utworzoną konfigurację przesyłamy do modułu Gate Modbus.

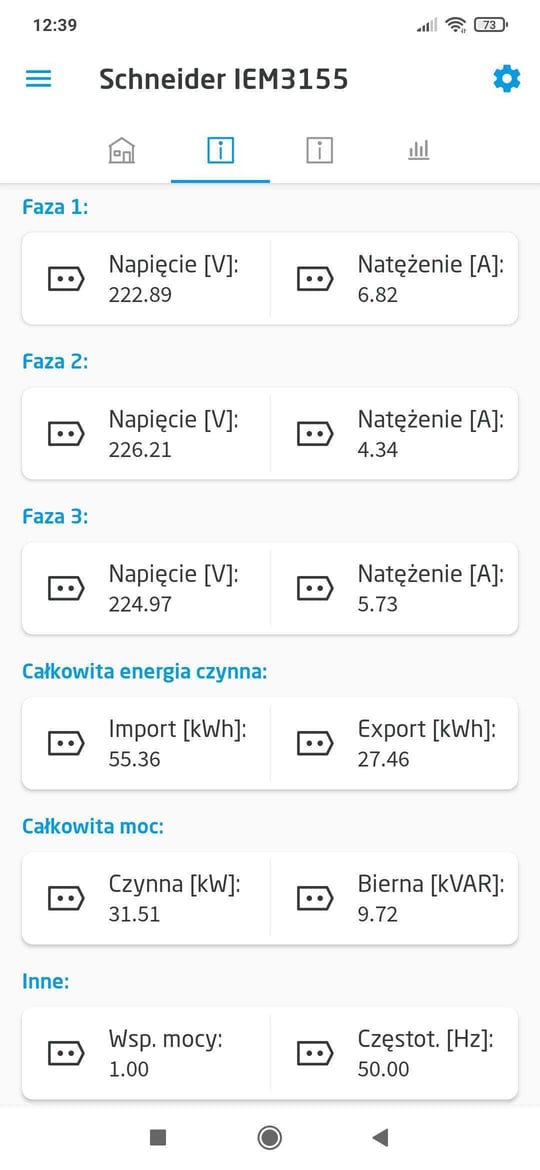

4. Odczytane wartości rejestrów prezentują się następująco w aplikacji myGrenton:
