Uwaga! Przy tworzeniu poniższej instrukcji wykorzystano moduł Gate Modbus drugiej generacji (FW: 1.4.1-2334)!
Celem niniejszego artykułu jest przedstawienie sposobu integracji rekuperatorów aeroVent z systemem Grenton Smart Home za pośrednictwem protokołu komunikacyjnego Modbus RTU.
Dokumentacja jest dostępna pod adresem: aeroVent - dokumentacja.
Integracja ta pozwala nam m. in. na odczyt:
- stanu urządzenia;
- prędkości wentylatorów nawiewu i wywiewu;
- trybu pracy;
- temperatur z dostępnych czujników;
- stanu bypass i gruntowego wymiennika ciepła;
oraz na sterowanie takimi parametrami jak:
- wybór trybu pracy;
- predefinicje prędkości wentylatorów dla poszczególnych trybów.
Do zrealizowania poniższego przykładu potrzebujemy:
- Gate Modbus (o nazwie Gate_Modbus)
- Rekuperator aeroVent (Reversus, Flat)
Konfiguracja obiektów wirtualnych Modbus RTU

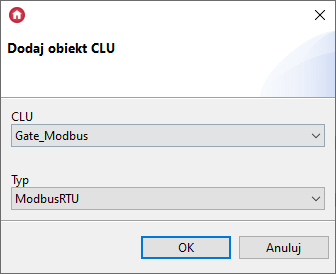

- Utwórz obiekt wirtualny ModbusRTU:
- Domyślne parametry komunikacji rekuperatora na złączu obsługującym protokół Modbus RTU to 19200bd, 8 bitów danych, 2 bity stopu, brak parzystości.
Dla wspomnianych ustawień uzupełnij wartości cech wbudowanych obiektów wirtualnych w następujący sposób:
* Stan urządzenia (0 - urządzenie zatrzymane, 1 - urządzenie pracuje):
* Poziom wysterowania wentylatora nawiewu (w %):
* Poziom wysterowania wentylatora wywiewu (w %):
* Tryb pracy (3 - bieg 1, 4 - bieg 2, 5 - bieg 3):
* Temperatura nawiewu:
* Temperatura wywiewu:
* Stan bypass (1 - otwarty, 0 - zamknięty):

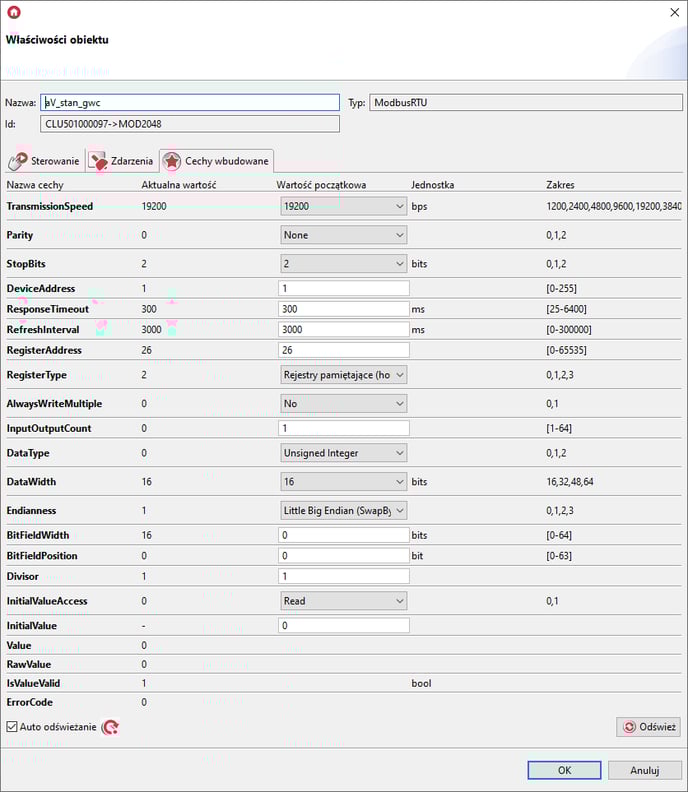

* Stan gruntowego wymiennika ciepła (1 - aktywny, 0 - nieaktywny):
* Tryb wietrzenie (1 - aktywny, 0 - nieaktywny):
* Tryb impreza (1 - aktywny, 0 - nieaktywny):
* Prędkość wentylatora nawiewu biegu 1 (w %):

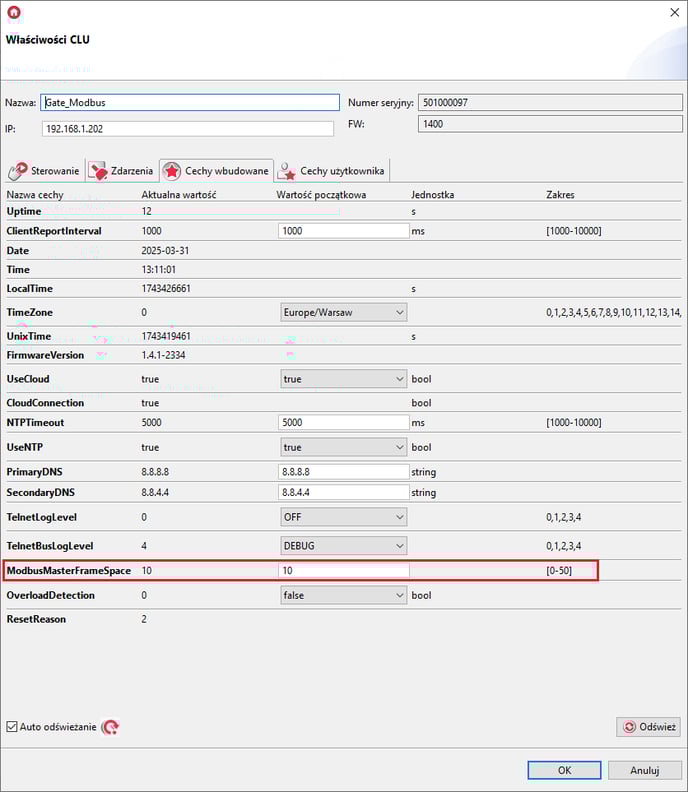

* Prędkość wentylatora wywiewu biegu 1 (w %): - Zmień na 10 wartość cechy ModbusMasterFrameSpace w module Gate Modbus:
- Tak utworzoną konfigurację prześlij do modułu Gate Modbus.

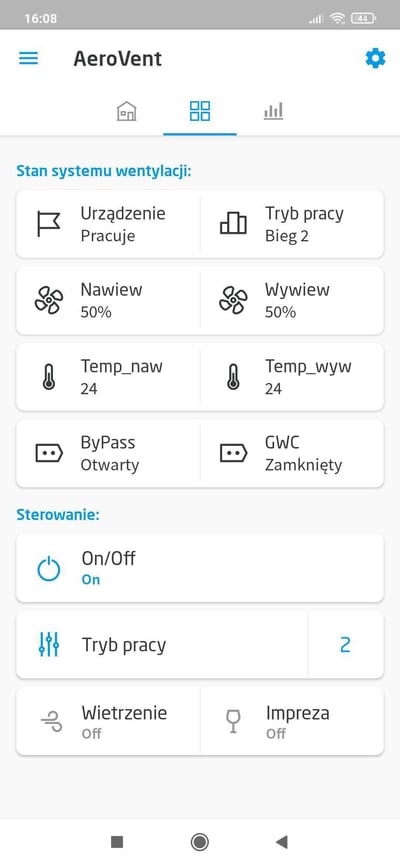

Przykładowy interfejs myGrenton do sterowania rekuperatorem aeroVent:
Instrukcja integracji powstała we współpracy z:
aeroVent
ul. Tomaszowska 2,
04-840 Warszawa,
tel.: + 48 606 792 314
