Integracja z rekuperatorem Vallox

Celem niniejszego artykułu jest przedstawienie sposobu integracji rekuperatora Vallox z systemem Grenton Smart Home za pośrednictwem protokołu komunikacyjnego Modbus RTU.

Rekuperator, który został użyty w tym przykładzie to Vallox 149 CFi. Dokumentacja jest dostępna w załączniku.

Integracja ta pozwala nam m. in. na odczyt:

• stanu urządzenia oraz jego załączenie/wyłączenie;
• trybu pracy oraz jego zmianę;
• temperatury powietrza zewnętrznego;
• temperatury powietrza nawiewanego.

Do zrealizowania poniższego przykładu potrzebujemy:

• Gate Modbus (o nazwie Gate_Modbus)
• Rekuperator Vallox

Konfiguracja obiektów wirtualnych Modbus RTU

1. Na module Gate Modbus dodajemy obiekty wirtualne ModbusRTU:

2. Uzupełniamy wartości cech wbudowanych obiektów wirtualnych:

Uwaga! Ustawienia Modbus rekuperatora wyglądały następująco:

• adres urządzenia: 1,

• prędkość transmisji: 9600,

• parzystość: No,

• bity stopu: 1.

* Stan urządzenia:

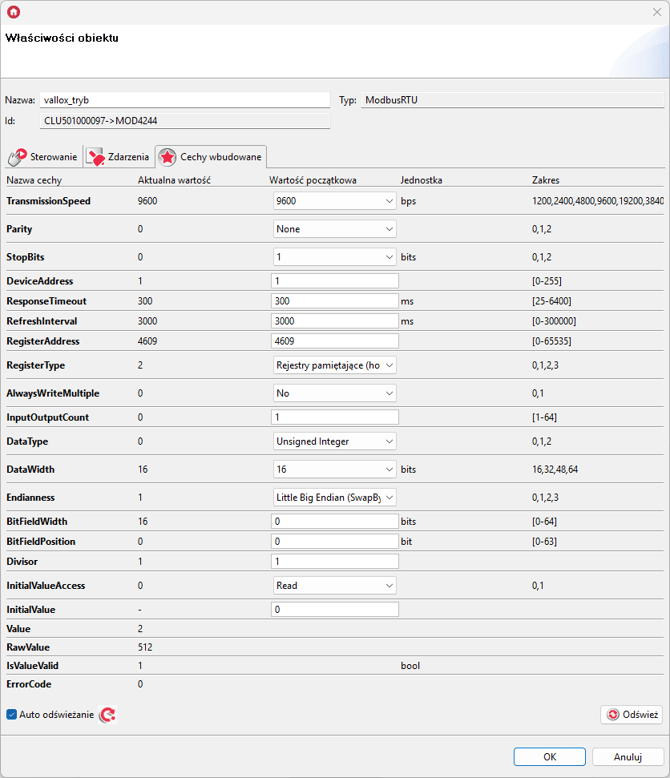

* Tryb pracy:




* Temperatura powietrza zewnętrznego:

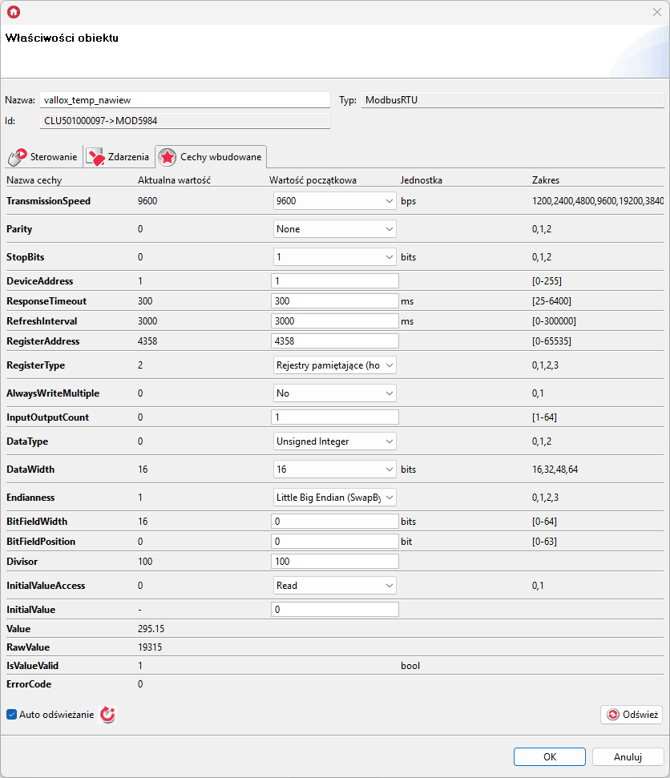

* Temperatura powietrza nawiewanego:

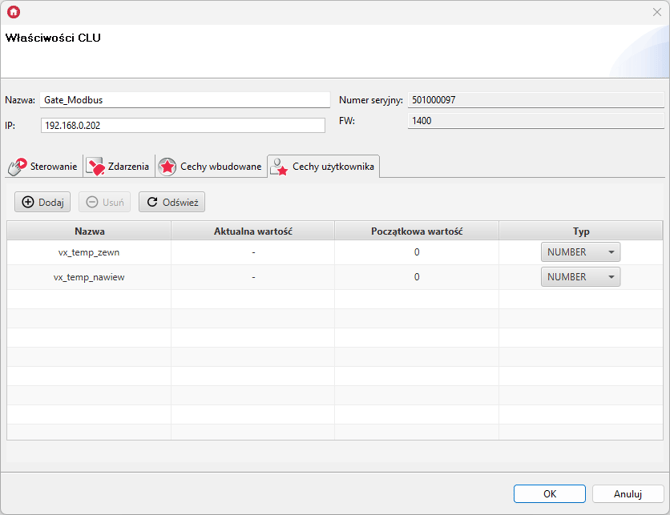

3. Z uwagi na fakt, że temperatury zwracane są w centykelvinach, konieczne jest ich przeliczenie na stopnie Celsjusza. W tym celu należy utworzyć odpowiednie cechy użytkownika:

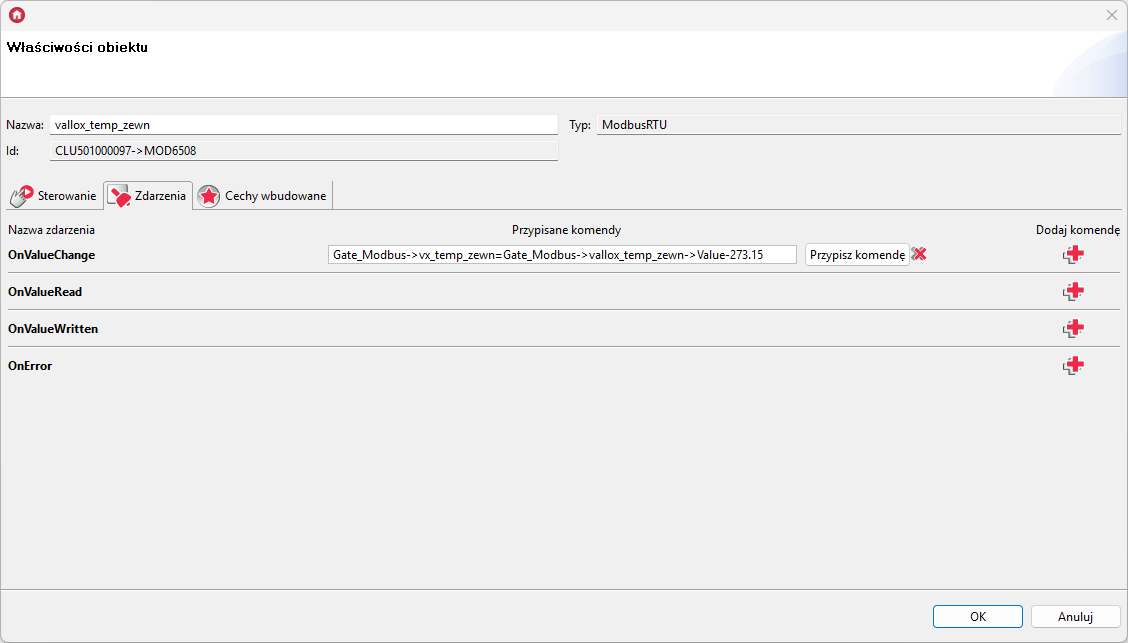

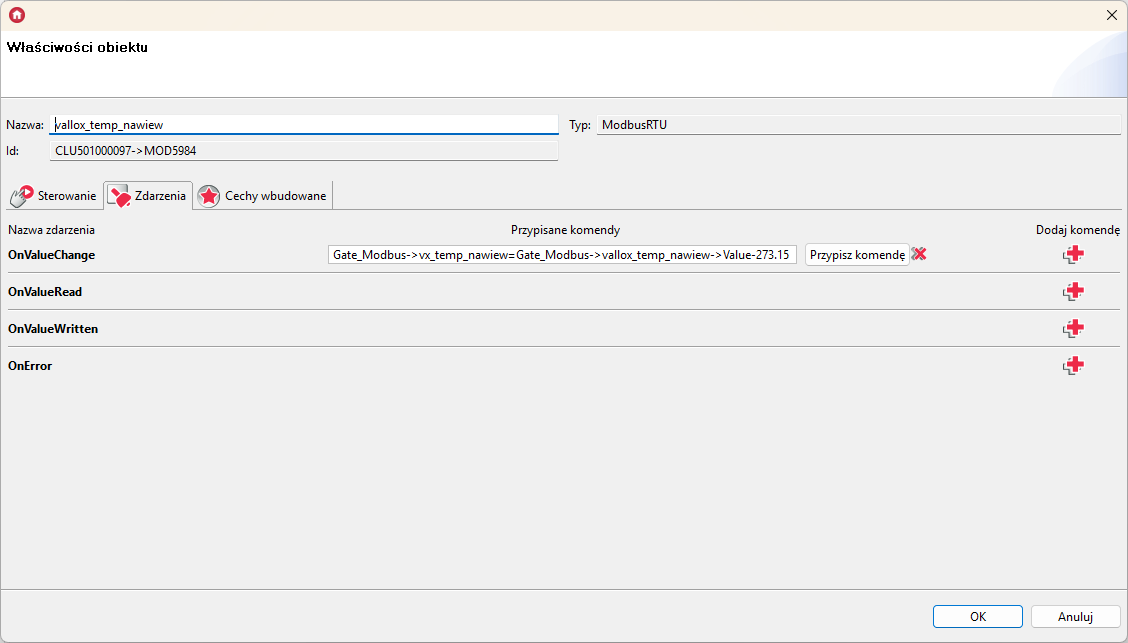

Przeliczenie wartości należy zrealizować poprzez przypisanie odpowiednich komend do zdarzeń OnValueChange obiektów wirtualnych:

4. Tak utworzoną konfigurację przesyłamy do modułu Gate Modbus.

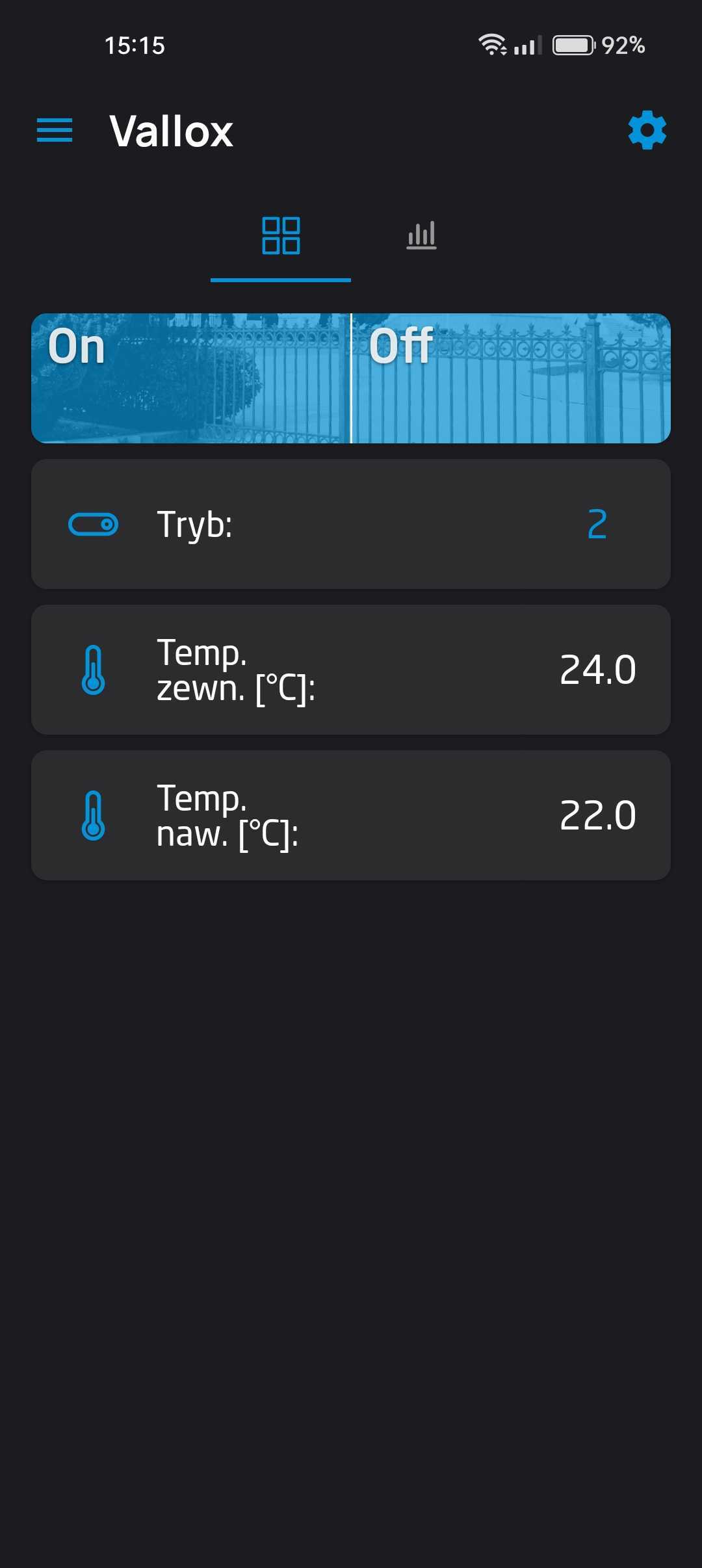

Przykładowy interfejs myGrenton:
