Integracja z rekuperatorem Wanas

Uwaga! Przy tworzeniu poniższej instrukcji wykorzystano moduł Gate Modbus drugiej generacji (FW: 1.1.10-2140)!


Celem niniejszego artykułu jest przedstawienie sposobu integracji rekuperatora Wanas z systemem Grenton Smart Home za pośrednictwem protokołu komunikacyjnego Modbus RTU.


Dokumentacja jest dostępna pod adresem: Wanas - dokumentacja


Integracja ta pozwala nam m. in. na odczyt:

  • biegu nawiewu;
  • biegu wywiewu;
  • temperatury powietrza wywiewanego;
  • temperatury powietrza nawiewanego.

Do zrealizowania poniższego przykładu potrzebujemy:

  • Gate Modbus (o nazwie Gate_Modbus)
  • Rekuperator Wanas (np. Wanas 555 V_XF)



Konfiguracja obiektów wirtualnych Modbus

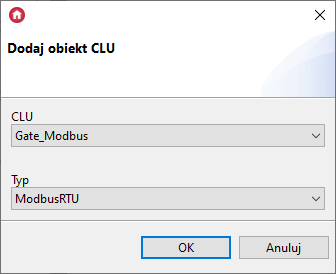

1. Utwórz obiekt wirtualny Modbus:



2. Dla domyślnych ustawień rekuperatora - uzupełnij wartości cech wbudowanych obiektów wirtualnych w następujący sposób:

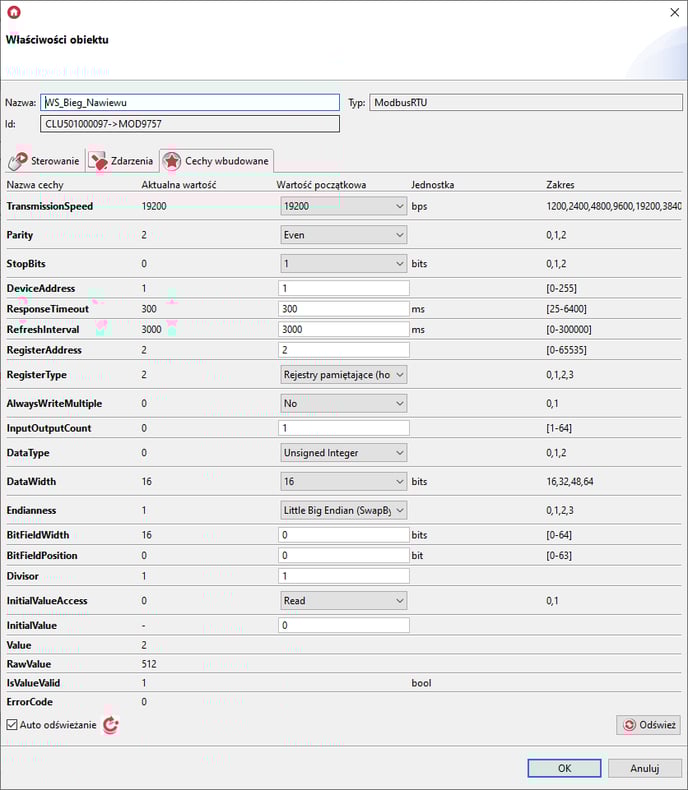

* Bieg nawiewu:

* Bieg wywiewu:

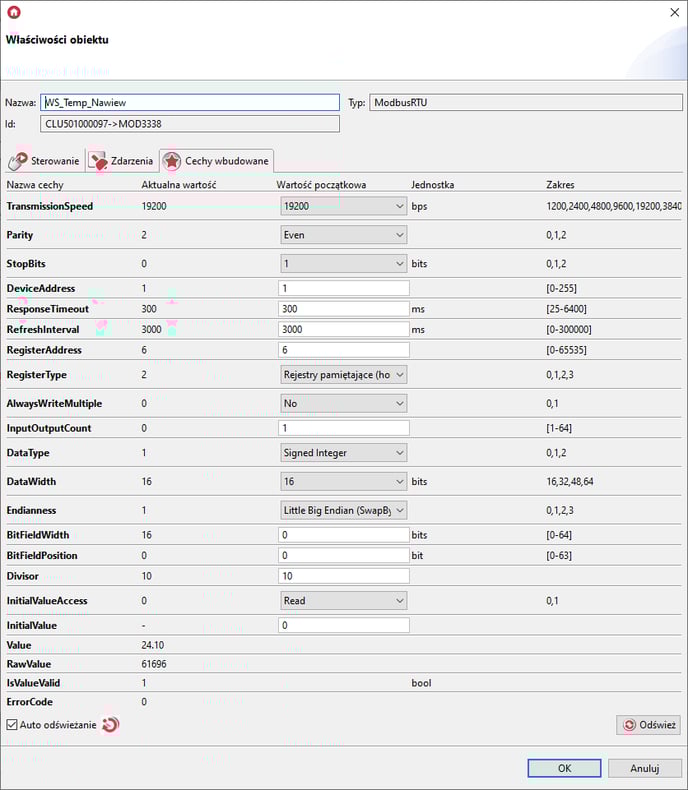

* Temperatura powietrza nawiewanego:

* Temperatura powietrza wywiewanego:

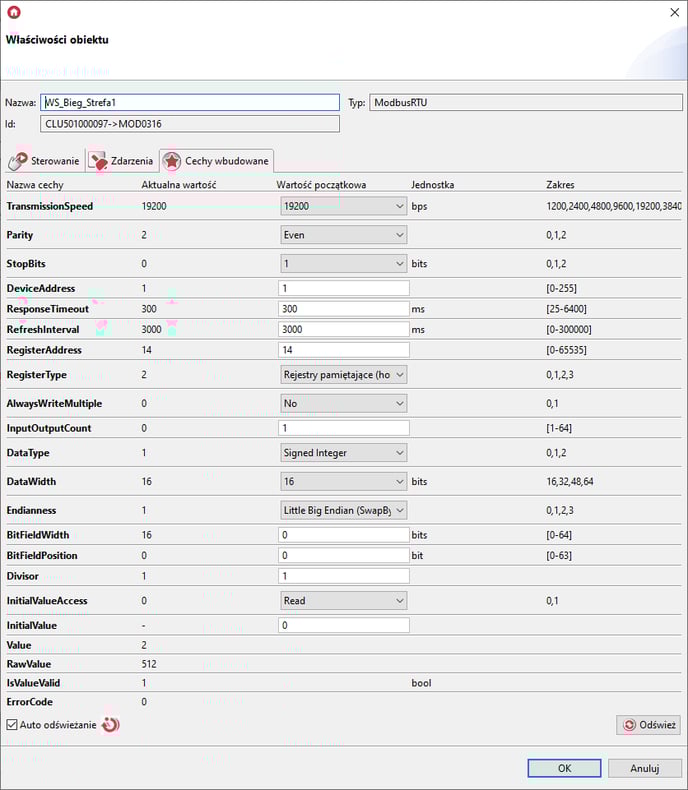

* Bieg strefy 1 (możliwy również zapis):



3. Tak utworzoną konfigurację prześlij do modułu Gate Modbus.

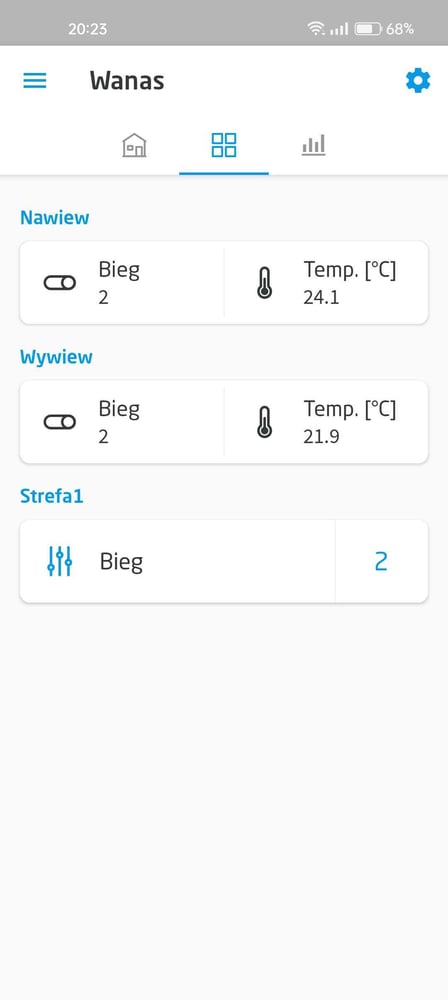

Przykładowy interfejs myGrenton:

Screenshot_2025-06-30-20-23-36-84_e9727763ed9b249fa74a025049469848
